流延法制備Al2O3陶瓷膜
發布時間：2020-06-12
實驗采用a- Al2O3粉體為材料，以聚乙烯醇縮丁醛（PVB）為粘結劑，鄰苯二甲酸二丁酯（DBP）為增塑劑，乙醇為溶劑，采用二次球磨工藝制備Al2O3陶瓷流延漿料，然后經過流延、排膠－成孔、燒結得到多孔Al2O3陶瓷膜。

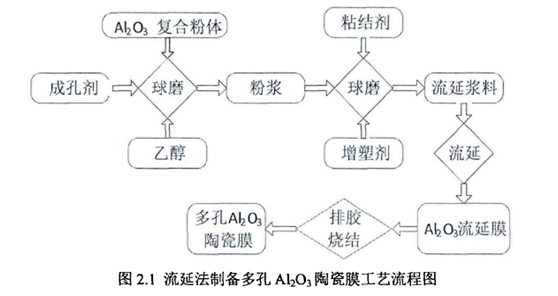

工藝流程圖如下：
文中通過系統的試驗和優化確定多孔Al2O3陶瓷膜的最佳組成和工藝為：m（PVB）：m（DBP）：m（復合粉體）：m（乙醇）=1:0.8:6.3:7.3配制流延漿料，以PL-3為成孔劑，添加量為15wt%，燒結溫度為1500℃，燒結時間為120min。制備的多孔Al2O3陶瓷膜孔結構為圓形，孔徑為0.99mm，孔隙率為44.85%。
內容摘自《多孔Al2O3陶瓷膜制備及性能研究》
查看誠信檔案
皖公網安備 34012302000974號
