97影院 I 国产农村妇女精品一二区 I 国产色哟哟 I 夜夜cao I 国产精品一卡 I 日韩国产精品一区二区 I 欧洲亚洲精品 I 深夜福利片 I 免费精品一区 I 欧美干干干 I 粉嫩欧美一区二区三区 I 99久热在线精品996热是什么 I 观看毛片 I 99久久国 I 国产99久久久久久免费看 I 黄色片aaaa I 日韩亚射吧 I h文大全 I 中文字幕男人天堂 I 亚洲综合插 I 午夜福利无码一区二区 I 成人黄色片免费看 I 欧美捆绑调教 I 久久美妇 I 中文字幕人妻丝袜二区 I 欧美日韩免费做爰大片人 I 性感少妇一区 I 色av色网

使用GSL-1700X-SPC-2設備在Si片上蒸鍍Cu，探索設備蒸鍍膜厚最大及最小值。

實驗過程：

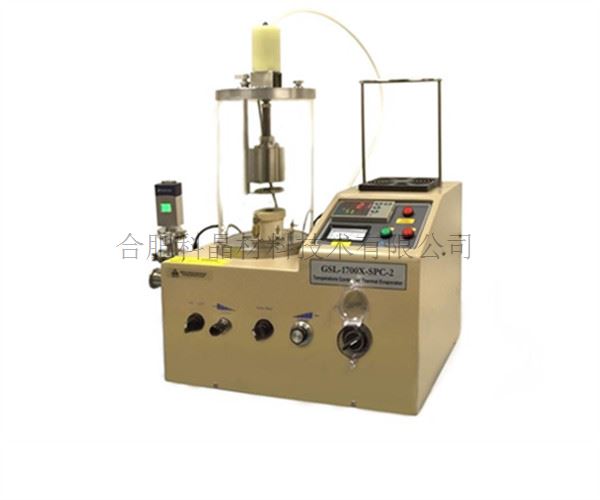

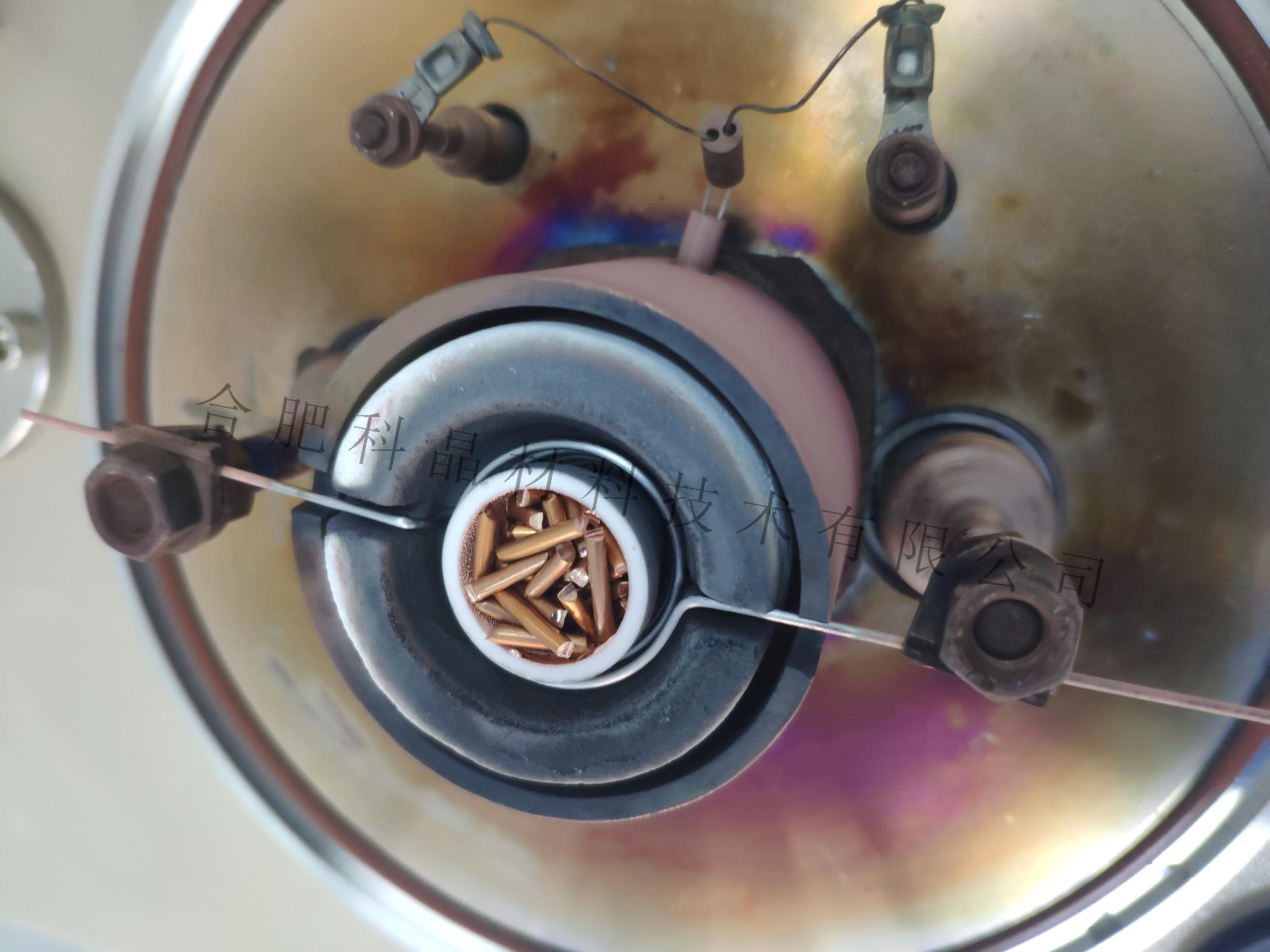

圖1設備                        圖2蒸發料

原料：銅段（蒸發料，銅導線內芯），Si基底（酒精超聲清洗30min，后使用去離子水超聲清洗30min，真空烘箱70℃烘干）。使用分子泵抽真空，待真空度到達10⁰時，利用氮氣對腔室進行洗氣三至四次。洗氣結束，待分子泵抽真空至10^-4Torr，開始給爐子加熱，升溫曲線0.6℃/s，升溫至相應溫度，玻璃罩出現金屬色后打開擋板蒸鍍。

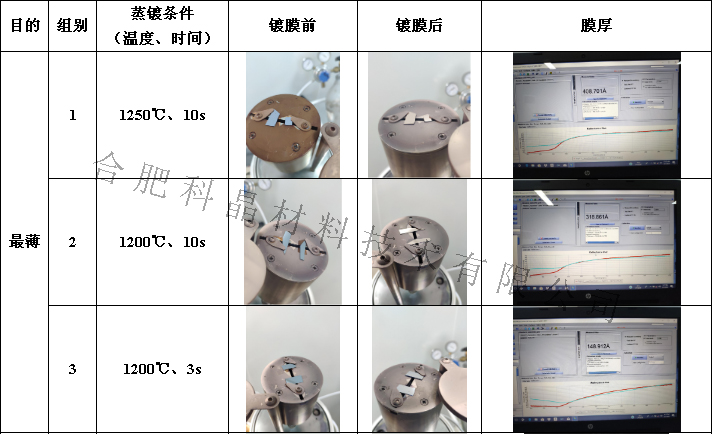

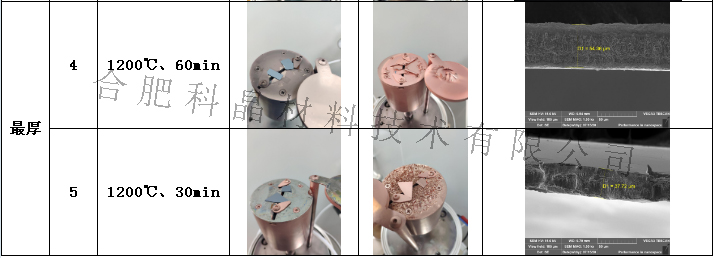

實驗結果如下：

結論：

1、GSL-1700X-SPC-2設備在Si基底上鍍Cu，最薄（膜厚儀可檢測）可蒸鍍至14.8nm

2、GSL-1700X-SPC-2設備在Si基底上鍍Cu，最厚（起皮前）可蒸鍍至37.72μm

特別聲明：

1. 以上所有實驗僅為初步探究，僅供參考。由于我們水平有限，錯誤疏漏之處歡迎指出，我們非常期待您的建議。

2. 歡迎您提出其他實驗思路，我們來驗證。

3. 以上實驗案例及數據只針對科晶設備，不具有普遍性。

4. 因為涉及保密問題，以上數據僅為部分數據，歡迎老師與我們聯系，我們非常期待和您共同探討設備的應用技術。
