日韩在线观看黄 I 久久免费精彩视频 I 亚洲性精品 I 久久久国产一区二区 I 九九香蕉视频 I 国产激情网址 I 亚洲aaaaaaa I 午夜av小说 I 亚洲在线成人av I 日韩欧美资源 I 欧美一区二区三区爽大粗视频 I 成人夜晚视频 I 国产 日韩 欧美 中文 在线播放 I 亚洲女初尝黑人巨 I 久久亚洲视频 I 国产精品igao视频网 I 牛牛影视精品一区二区在线看 I 女性裸体诱惑的视频 I 新疆美女69精品视频在线播放 I 中文字幕第80页 I 成人黄色三级 I 中文成人字幕 I 亚洲成无码电影在线观看 I 激情综合色五月丁香六月亚洲 I 亚洲精品国偷拍自产在线 I 日韩黄色a v I 91免费视频网站 I 日韩成人在线免费观看 I 亚洲无毛片 I 免费女人高潮流视频在线观看

粉末固相二次燒結(jié)法制備具有離子傳導(dǎo)功能的LAGP體系固態(tài)電解質(zhì)，電解質(zhì)主要晶相為LiGe₂(PO₄)₃，原料按14.4%Li₂CO₃—4.5%Al₂O₃—27.0%GeO₂—54.1%NH₄H₂PO₄(mol%)的配方進(jìn)行配比。目前制備得到的樣品室溫電導(dǎo)率可達(dá)2*10^-4S/cm。

制備工藝：球磨混合—高溫熔融—淬冷—高溫?zé)崽幚怼蚰ァ獕浩邷囟翁幚怼獟伖狻Ｔ敿?xì)參數(shù)如下：

將粉料放入球磨罐進(jìn)行1h的球磨。將充分混合的原料放入鉑金坩堝中，置于馬弗爐內(nèi)，以5℃/分鐘的速度從室溫升至700℃，恒溫1h。再從700℃以5℃/分鐘的速度升至1500℃，并恒溫2h。將鉑金坩堝迅速從馬弗爐內(nèi)取出放入蒸餾水中進(jìn)行急冷。將得到的玻璃態(tài)物質(zhì)放入管式爐中，按1℃/min緩慢升溫至850℃進(jìn)行熱處理12h，再將得到的玻璃陶瓷取出進(jìn)行球磨，得到粉狀產(chǎn)物，然后用壓機(jī)在25Mp壓力下將粉料壓制成直徑為13mm，厚度為1mm左右的薄片。壓好的片放入管式爐中，用氫氣保護(hù)，按1℃/min緩慢升溫至850℃并恒溫3h。最后依次用360目和1800目的砂紙將樣品上下表面磨平。

應(yīng)用于鋰空電池：

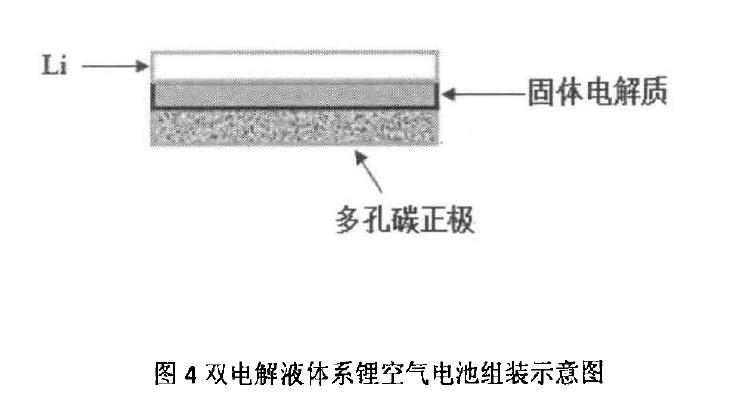

將多孔碳正極、固體電解質(zhì)、鋰片負(fù)極按圖方法組裝在一起，電解質(zhì)充當(dāng)隔膜，并在正極滴加DMP，負(fù)極滴加EC。

內(nèi)容摘自《LAGP體系固態(tài)電解質(zhì)制備及研究》
