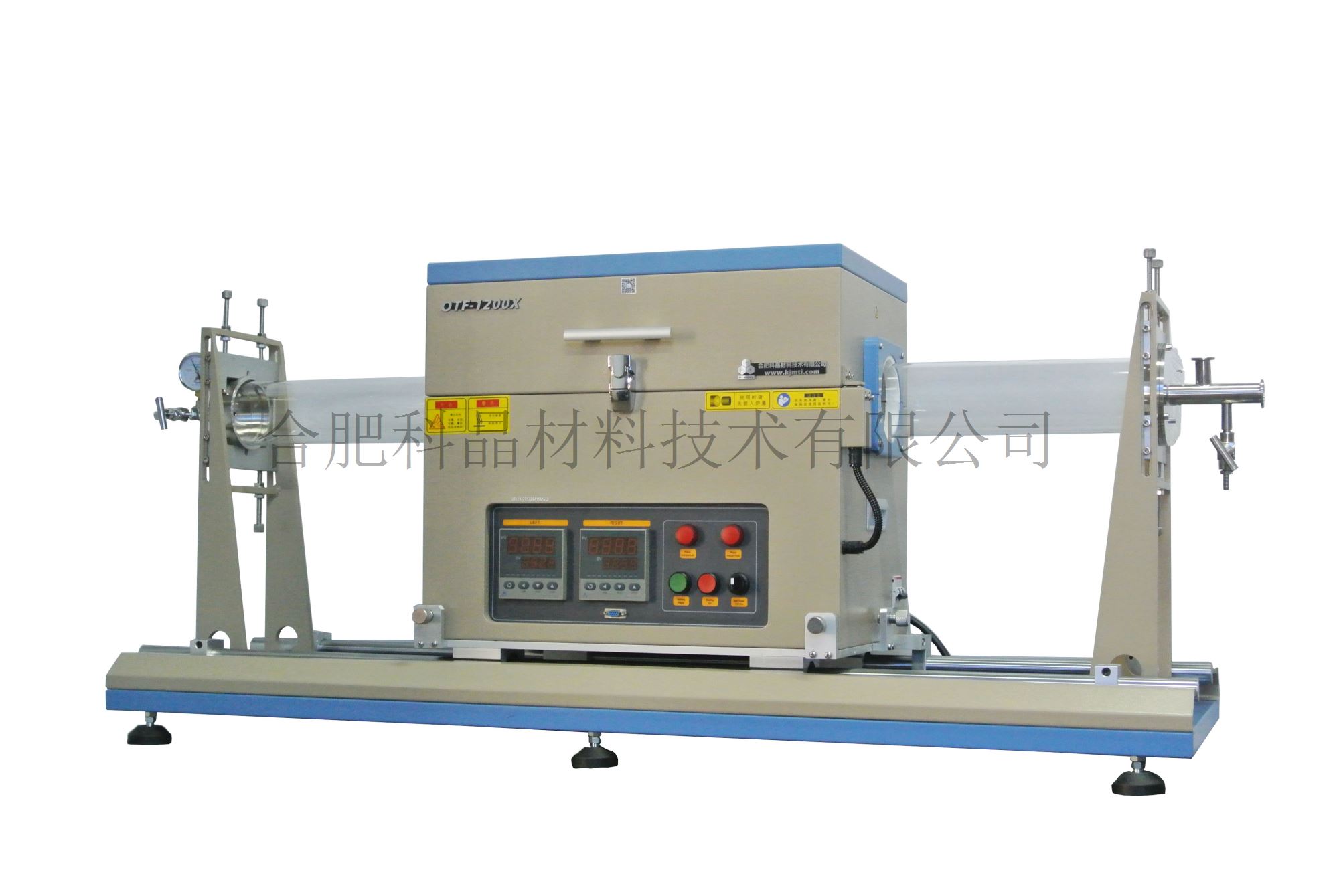

| 產品名稱 | ·1200℃可快速升降溫滑軌管式爐 |
| 產品提示 | 1.多種配件可選提示 2.科晶實驗室邀請?zhí)崾?/span> ? 3.配件妥善保管提示 |

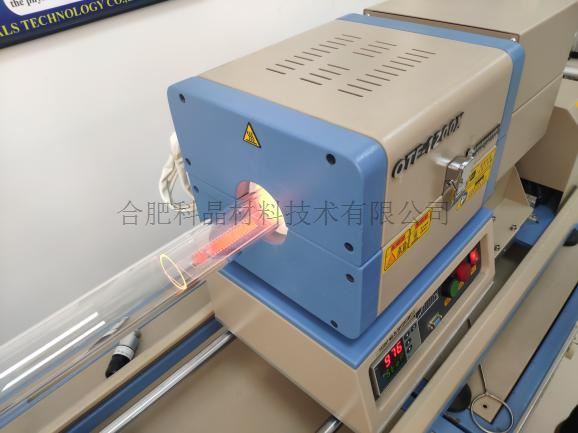

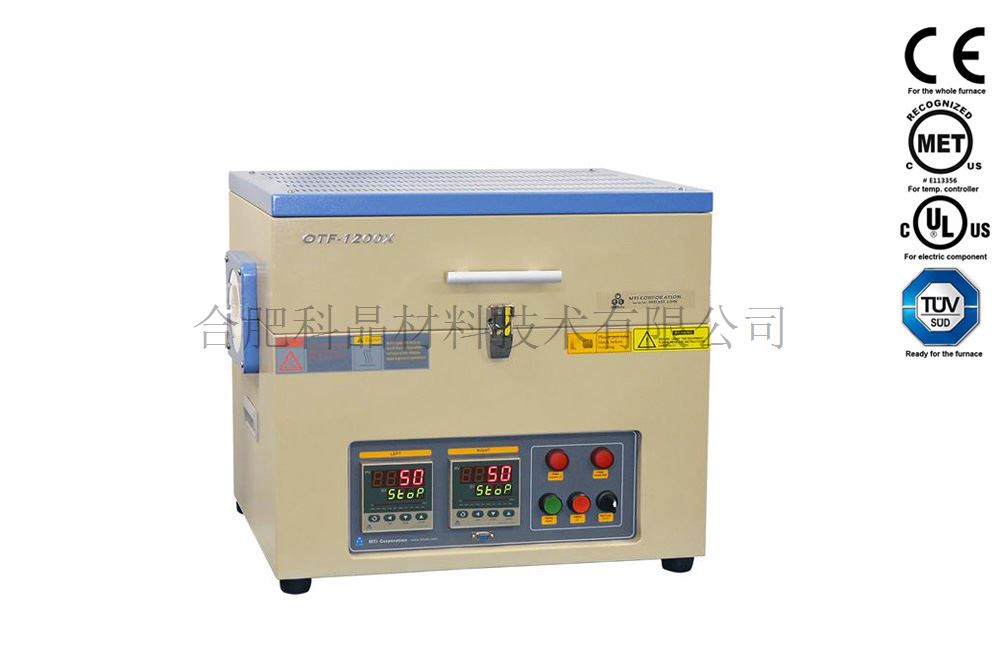

| 主要特點 | · 爐子的底部安裝有一對滑軌，可使?fàn)t子從爐管的一側滑動到另一側，以實現快速加熱和快速冷卻。 · 最高溫度可達1200℃。 · 雙層殼體結構，并帶有風冷系統，可有效降低殼體表面溫度。 · 內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命。 · 開門斷電，提高實驗安全性。 · 客戶可根據需求選購雙溫區滑軌爐。（見下圖） |
| 基本參數 | · 最高溫度: 1200℃（≤30min） 工作溫度: 1100℃ · 推薦升溫速率:≤10℃/min · 加熱元件：摻鉬鐵鉻鋁合金 · 電壓：220V · 額定功率：3KW · 可根據需求選擇單溫區或雙溫區兩種爐膛。（雙溫區見下圖） · 加熱區：400mm（單溫區），200mm*2（雙溫區） |
| 爐管及滑軌 | · 高純石英管80mm外徑x 1400mm長 · 鍍鉻鋼制成的雙滑軌 · 滑軌長度：1400毫米 |

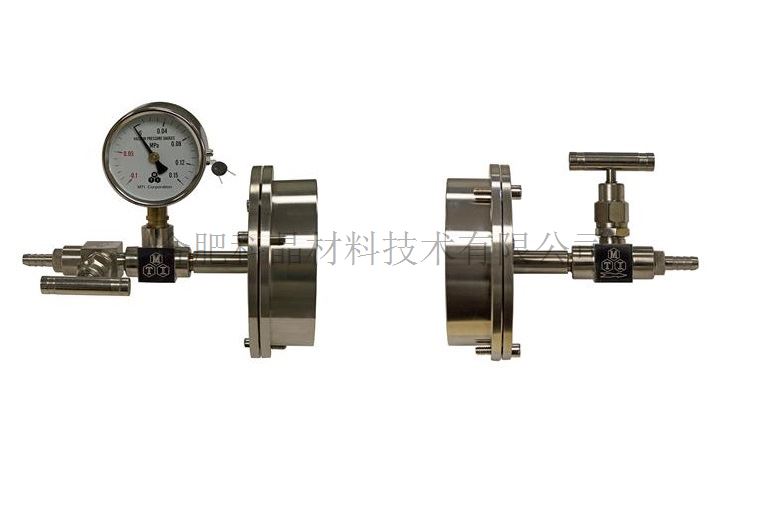

| 真空法蘭 | · 配有一套304不銹鋼密封法蘭，采用硅膠密封圈密封。 · 不銹鋼真空法蘭安裝在爐管的兩端，便于組裝。 · 左端法蘭采用1/4英寸的卡套接頭，用于通入反應氣體。 · 一個機械壓力表安裝在左端法蘭上，用于監控管道壓力。 · 法蘭端提供多種接頭可選，具體請咨詢銷售。 |
| 溫控系統 | · 采用PID方式調節溫度，可設置50段升降溫程序 · 溫控儀表中帶有過熱和斷偶保護 · 儀表控溫精度: +/- 1°C |
| 開門斷電 | · 為保證使用安全，該電爐為開門斷電設計 |
| 質保 | · 一年保修，終身技術支持。 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
| 認證 | ·此產品已通過CE認證 證書編號：M.2021.206.C67998 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
樣品：SiC+TiAlAu電極（10*10mm*30個）
工藝參數：使用“1200℃單溫區滑軌爐”（OTF-1200X-80SL），以設備最快升溫速度升溫至1050℃后恒溫3分鐘，然后以最大冷卻速率冷卻，全程氮?dú)獗Ｗo(hù)
實驗圖片：
結論：
僅為其中一步處理工序，未有確切檢測結果。
特別聲明：
1. 以上所有實驗僅為初步探究，僅供參考。由于我們水平有限，錯誤疏漏之處歡迎指出，我們非常期待您的建議。
2. 歡迎您提出其他實驗思路，我們來驗證。
3. 以上實驗案例及數據只針對科晶設備，不具有普遍性。
4. 因?yàn)樯婕氨Ｃ軉栴}，以上數據僅為部分?jǐn)?shù)據，歡迎老師與我們聯系，我們非常期待和您共同探討設備的應用技術。
應用技術提示 | · 由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥。 · 進入爐管的氣體流量需小于200sccm，以避免冷的大氣流對加熱石英管的沖擊。 · 石英管的長時間使用溫度<1100℃。 · 降溫時請利用程序降溫，不建議直接按“STOP”鍵降溫，設備溫度未降到室溫前不要直接關掉設備電源，防止出現安全問題。 |

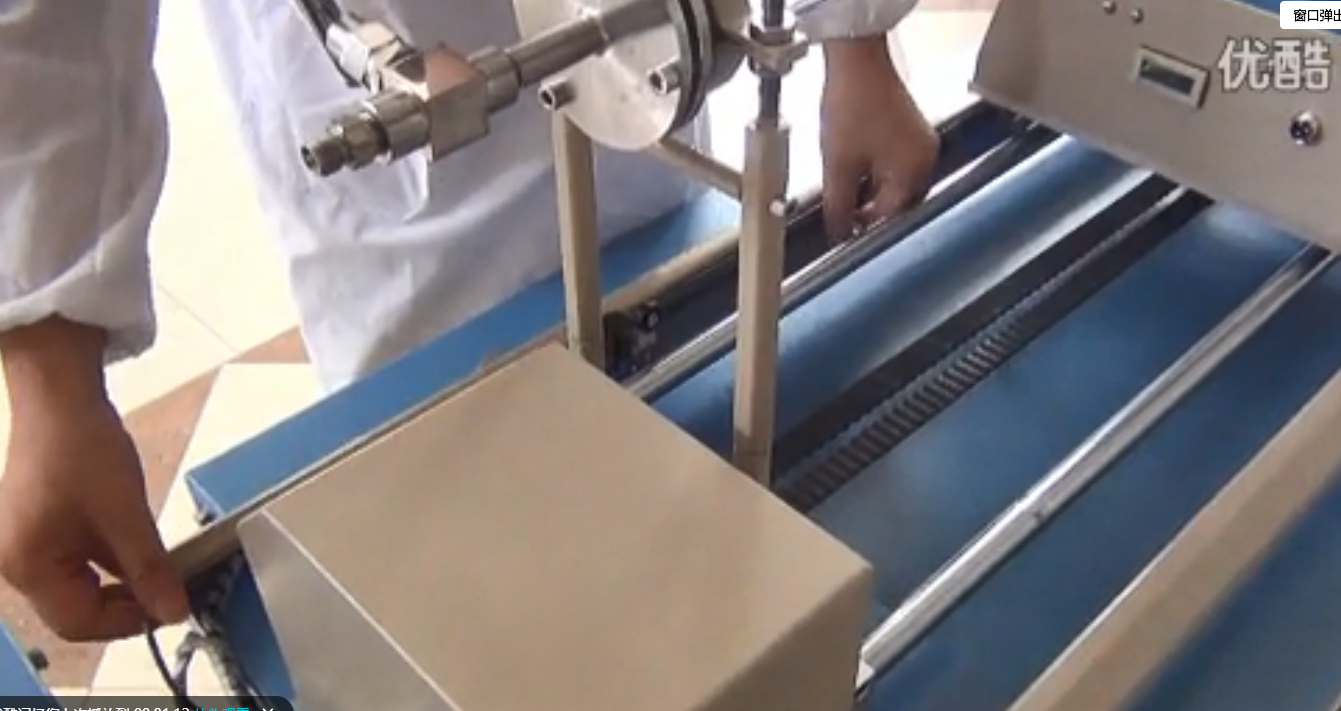

警示 | · 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。 · 爐管內氣壓不可高于0.02MPa。 · 爐管不建議正壓使用，對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。 · 滑動加熱室即可快速冷卻樣品。 如果要這樣做，請穿戴防護裝備，例如耐熱服和手套。 加熱時請勿觸摸管子表面。 · 如需高溫取樣，請務必穿戴好安全裝置. |
可選配件 | · 多種供氣系統可選。(圖1) · 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。（請點擊這里學習如何安裝減壓閥）。(圖2) · 可選購壓力控制模塊來監控并保持工作腔室壓力穩定。(圖3) · 可選購歐陸儀型溫控儀表，控溫精度可以提升到±0.1℃。(圖4) · 可選購石英管堵，提高路管內的潔凈度和幫助獲得高真空。（圖5） · 可選購石英舟盛放樣品。（圖6）
圖1 圖2 圖3
圖4 圖5 圖6 |
溫度校準(選配） | · 定期對管式爐進行溫度校準，可保持溫度的準確性和均勻性。您可以在我公司選購一個簡單的校準工具包，輔助您完成這項工作，完整的校準套件包括： · K型熱電偶 · Omega溫度校準器 · 熱電偶補償線
|
PC控制(選配） | · 請?jiān)谫?gòu)買爐子前，準備一臺電腦。 · 可選購MTS-02?控制軟件，可在電腦上顯示和設定壓力和溫度程序，以達到遠程控制。 · 購買帶有PC控制的加熱爐，如有疑問請聯系我們的銷售人員。
|
真空配件(選配） | · 真空可選配件包括真空泵，波紋管和手動擋板閥。
· 對于易損耗件高溫硅膠O型密封圈除了標配數量外可進行額外訂購。
· 機械真空計（作為設備標配），范圍從-0.1到0.15Mpa。 · 可選配防腐型數顯真空表，測量范圍為3.8×10E -5至1125 Torr之間。除了具有較高的精度和重復性及較短的響應時間外，該儀表還降低了由于氣體類型依賴性而造成的氣壓讀數錯誤從而導致的腔室爆炸風險。
|

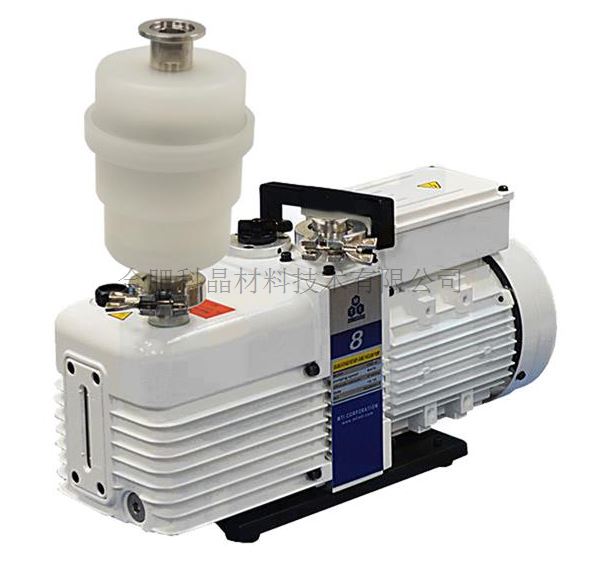

真空泵組(選配） | 此設備也可以進行抽真空，配合本公司生產的真空泵組
|
