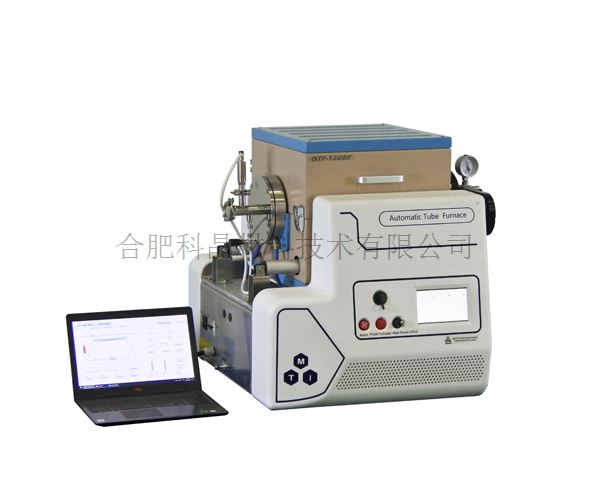

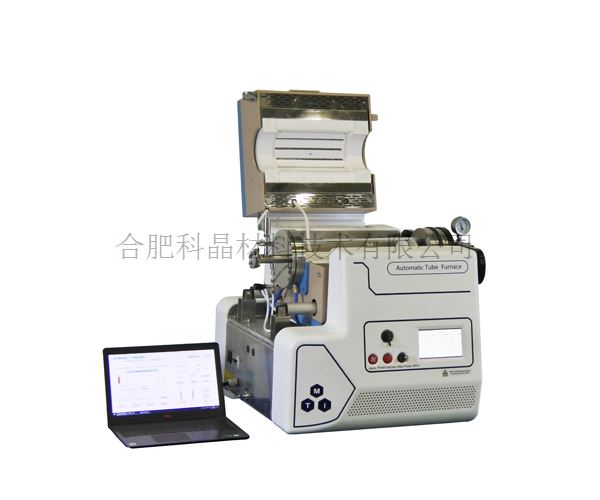

| 設備名稱 | 1200℃高通量自動化管式爐(130mm,可配機械手實現自動裝載) OTF-1200X5-ASD-2 |
||||||

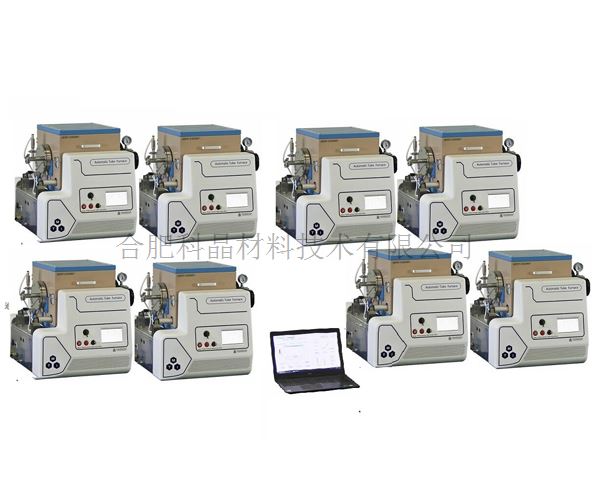

| 產品特點 | ·可以通過一臺PC機可以控制多臺該設備 ·設備可完全實現程序預設，包括自動開啟關閉爐腔，自動密封，按照實驗程序自動抽氣、供氣、燒結，開啟爐腔等工作，并全程記錄工藝流程， ·通過機器人實現對樣品自動放取，實現前后工藝的完全自動化， ·購買多臺設備可以實現高通量樣品燒結，一臺機器人對多臺設備進行取放樣。 ·可更換式的樣品臺，可滿足多種尺寸的處理 ·開源LABVIEW軟件程序可與多種設備耦合，開發性強，例如與其他儀器耦合，實現多設備協同工作實現流程自動化；也可與多編程軟件嵌入采集， 例如與Python實現嵌入式耦合采集計算，可在自動化高通量工藝下實現準確高通量數據采集及分析，在自動化工藝執行同時自動統計分析工藝流程 及結果數據， ·雙層殼體結構并帶有風冷系統。 ·高純度氧化鋁纖維絕熱材料更加節能 |
||||||
| 加熱爐基本參數 | ·電源電壓要求：AC 208-240V 單相, 50/60 Hz ·功率：3 KW ·最高溫度：1200℃（小于0.5小時） ·連續工作溫度：1100℃ ·加熱區長度：300mm,恒溫區長度：100mm(+/-5℃） ·最大升溫速率: ≤ 20 °C/min（加熱元件壽命原因建議升溫速率 ·5"石英管(外徑130mm x內徑120mm x 520mmL) ·包含一款858P型溫度控制器(也可選配歐陸儀表恒溫精度可達±0.1℃） ·PID自動控溫系統（歐陸3008p高精度儀表） ·智能化50段可編程控制 ·控溫精度：±1℃ ·默認DB9 PC通信連接端口 更多參數請聯系我們 |
||||||

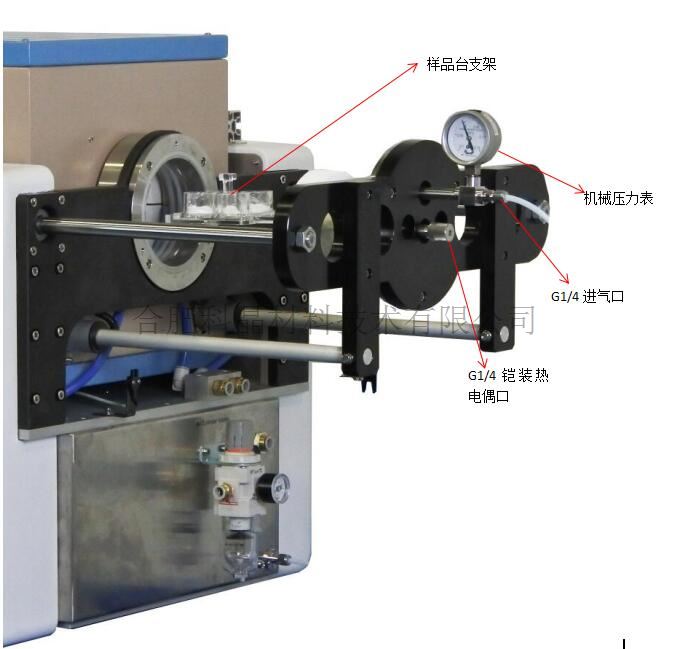

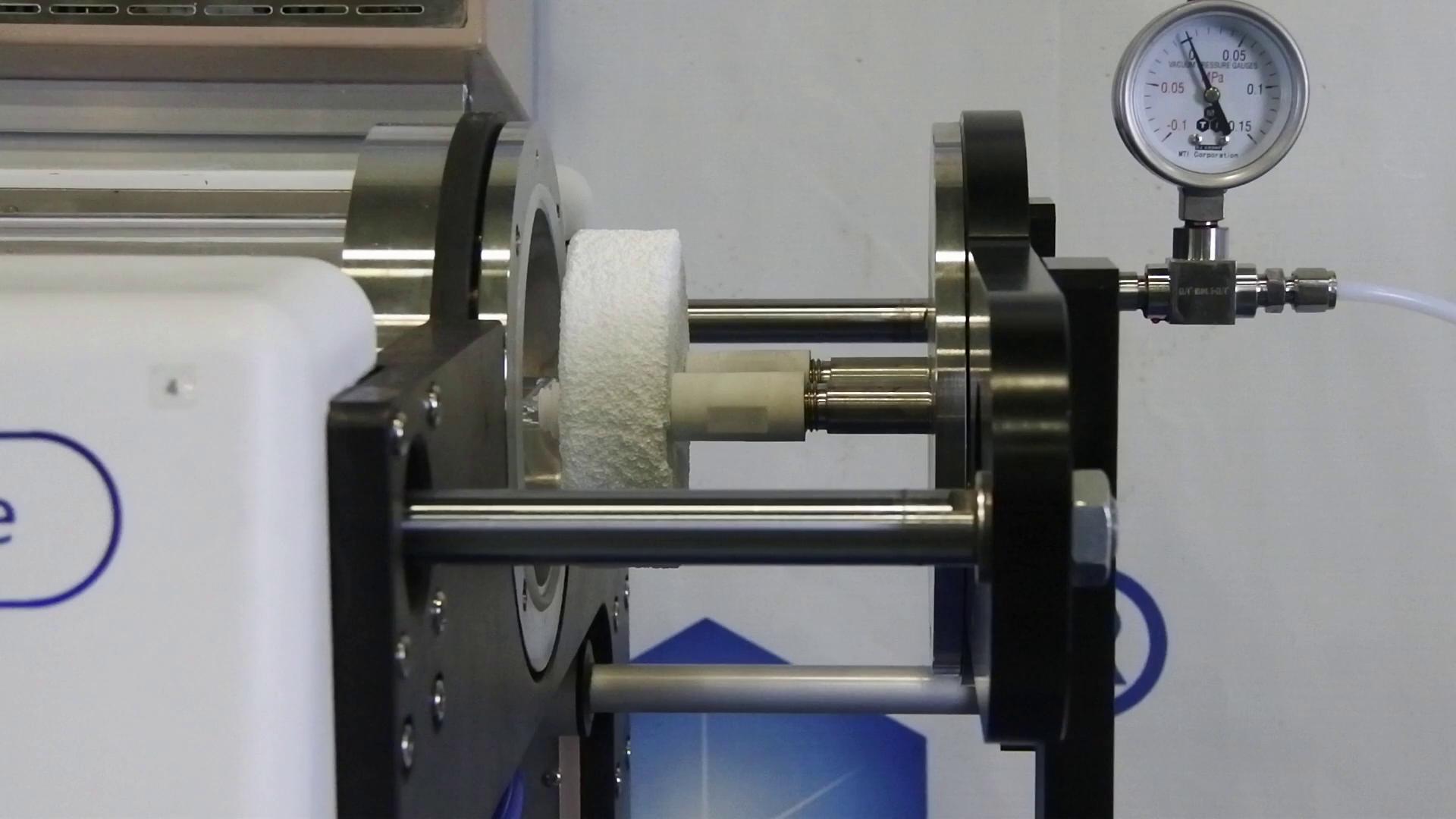

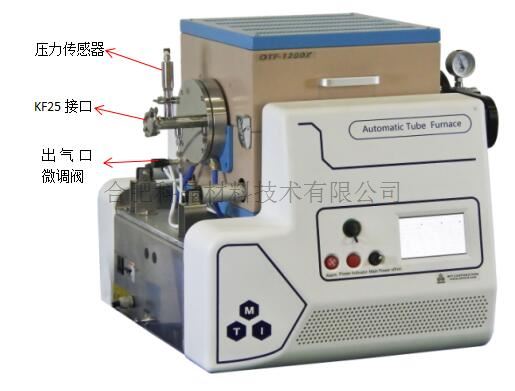

| 不銹鋼法蘭密封系統 /及接口設置 | ·一套5英寸全自動密封不銹鋼水冷法蘭，通過硅膠O型圈+電動推桿+壓縮氣缸進行恒壓力密封和自動開啟。（密封壓力源為壓縮空氣， 需提供0.5mpa-0.6mpa的恒定氣壓，設備自帶過濾功能減壓閥，供氣管道為φ12mm） ·設備需搭配水冷機使用（進出水口為φ12mm）（水冷機需另外配置） ·右端法蘭留有一個G1/4雙卡套進氣口，一個G1/4鎧裝熱電偶插入口，一個機械壓力表，供氣管道為φ6.35mm聚四氟管路， ·法蘭內側有樣品放置平臺 ·左邊留有KF25抽氣口，裝有壓力傳感器（壓力范圍：1-200KPa) ·左邊還出氣口裝有微調閥，調解出氣口流量大小 ·設備帶有真空泵外接三芯插座和真空電磁擋板閥的外接航空插頭（改插座為程序供電，即將真空泵接入插座后， 真空泵的運行和電磁擋板閥的開合由該系統自動控制）
|
||||||

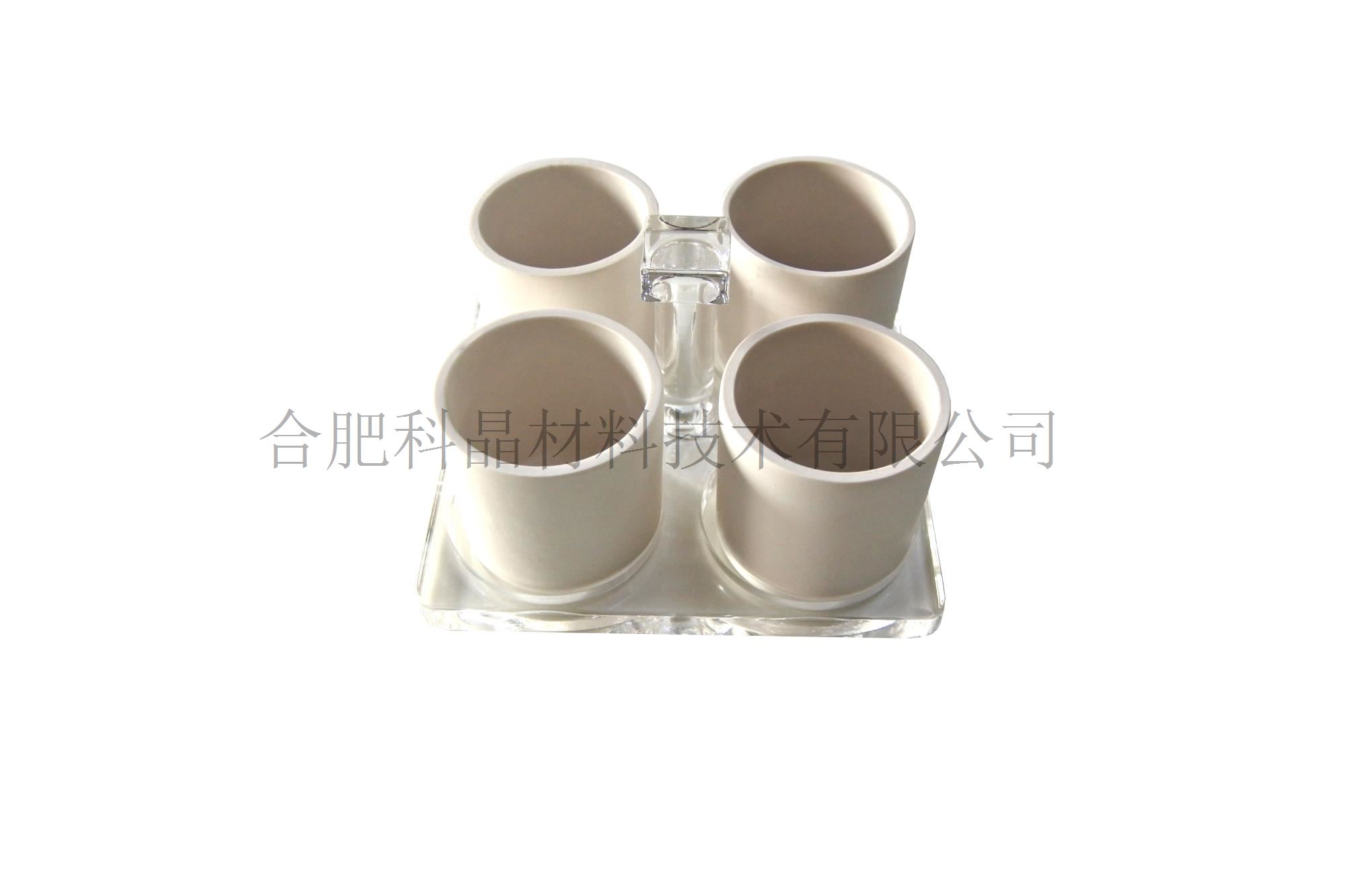

| 樣品臺支架 | ·樣品臺支架可以放四個坩堝（坩堝材質可以根據客戶需求定制，如石英，氧化鋁，石墨） ·樣品臺支架材質是石英的 ·坩堝尺寸外徑40mm高30mm ·樣品臺支架留有機器人抓取位置 ·樣品臺帶有刻碼處理便于視覺傳感器捕捉 |
||||||

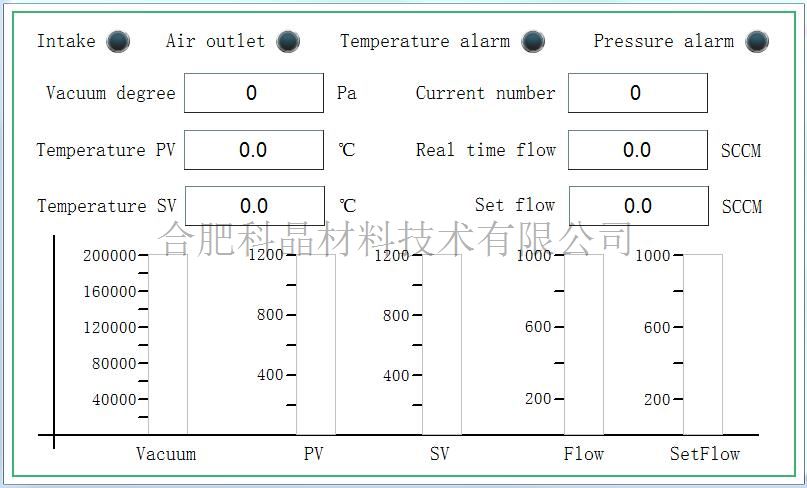

| PC機+軟件 | 通過軟件可以進行以下操作 ·設置加熱爐升溫曲線，設置通入加熱爐內氣體流量大小，設置取放樣循環次數。 ·參數設置完成后，加熱爐配合機器人可以完成以下流程 1.機器人裝樣后，能夠自動關閉艙門 2.通入流動保護氣體 3.執行程序多段升溫恒溫和降溫步驟（高達30段） 4.程序完成后，停氣，能夠在500度打開艙門完成換樣， 5.換樣完成后，可以繼續重復進行原有的溫度程序。 （程序開源，配合機械手和對軟件進行嵌入式循環工藝控制） 6.全流程自動記錄工藝 軟件顯示顯示以下參數： ·爐管內壓力（1-200KPa) ·設備內置一路0-1000sccm的質量流量控制器 ·清洗周期（0-3次） ·前面板上安裝RJ45通信接口，可連接PC或無線路由器實現遠程控制(PC和路由器可另行提供) ·電腦操作軟件，可支持8臺加熱爐 ·向現有客戶開放通信代碼，將設備與機器人連接，實現無人操作
|
||||||

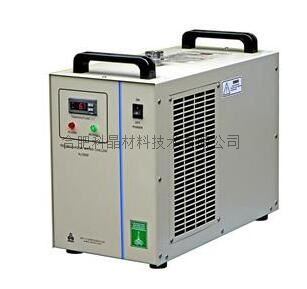

| 設備使用安裝條件 | ·電壓單相AC 220V±10%,頻率50HZ,功率3KW ·連接空氣開關，客戶需準備一個兩極20A的空氣開關 ·此設備需要客戶提供壓縮氣源，氣源需要輸出0.5mpa-0.6mpa的恒定氣壓，供氣管道為φ12mm） ·此設備需要冷水機，客戶可以從本公司購買或者自己提供（進出水口為φ12mm水管）
|
||||||
| 產品尺寸 | 外形尺寸：1210*770*820mm（長*寬*高）
|
||||||
| 重量 | 約160kg |
||||||
| 保質期 | 1年（不包含爐管，氟膠O型圈和加熱元件等損耗件） |
||||||
| 產品在線展示 |
|
使用注項事項 | · 石英管內氣壓不可高于0.02MPa； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥， 為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓 閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 設備需在獨立供電網下工作，電網電壓范圍要求在±8%內，不可與中頻高頻等 高磁場發生設備共用供電網，并不可與該類型設備處于同一房間，如無法做到請對電網進 行諧波檢測和治理，對設備進行電磁隔離處理 · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆 和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的 相關問題，本公司概不負責。 ·設備請遠離存在液體飛濺場所 ·設備請遠離存在導磁導電粉末 ·保溫和加熱元件為損耗件，保溫材料在燒結過程中出現裂紋為正常現象，可使用修補劑修 補，加熱元件為損耗件，在電爐長時間使用后無法達到工作溫度和升溫明顯緩慢后聯系廠家 判斷是否要進行更換， ·該設備高精度溫控范圍為300-1200℃，低溫運行會存在溫度振蕩， ·不建議500℃以上開啟爐膛 ·請保持氣動供氣源的壓力穩定（0.5-0.6mpa） |
