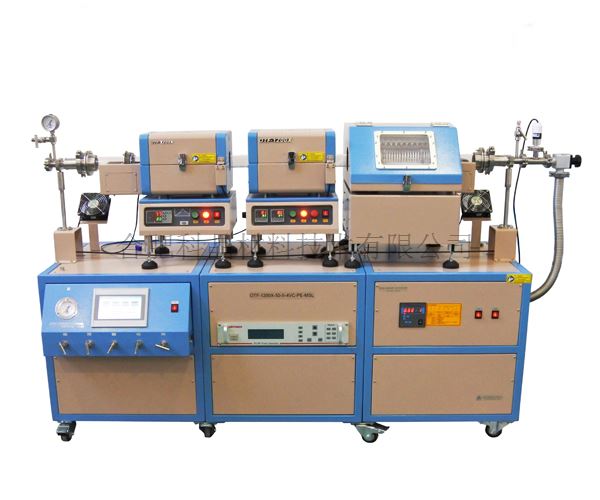

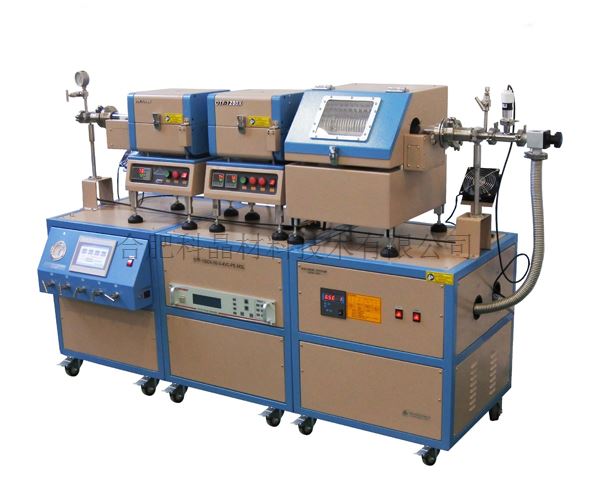

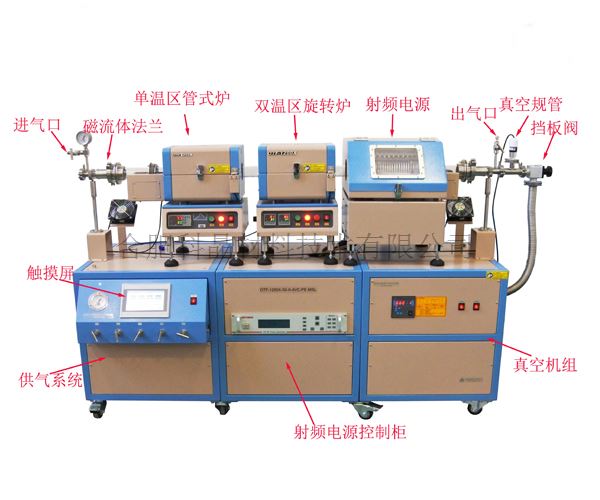

| 設備名稱 | PECVD系統 OTF-1200X-S-50-II-R-4CV-PE |
| 功能特點 | ·可通過爐管旋轉來使得粉料燒結的更加均勻； ·加熱爐采用兩個加熱溫區，可以實現雙溫區獨立控溫； ·帶有預熱爐，可以實現固相粉末的蒸發； ·爐膛材料采用高純氧化鋁纖維，能最大程度減少能量損失。 |
| 工作原理 | 加熱爐利用電流使?fàn)t內加熱元件發熱，采用固態繼電器進行電路控制，采用溫度傳感器（熱電偶）檢測爐內溫度，熱電偶檢測到的溫度反饋到控溫儀表。智能控溫儀可設置升溫過程（升溫速度），儀表采集到熱電偶反饋的爐內溫度信號，會通過PID調節輸出合適的電壓信號，固態繼電器接收到儀表的輸出信號，控制自身的通斷時間從而達到調節爐內溫度穩定的目的，使得高溫爐按照控 溫儀設置好的升溫過程進行升溫 |

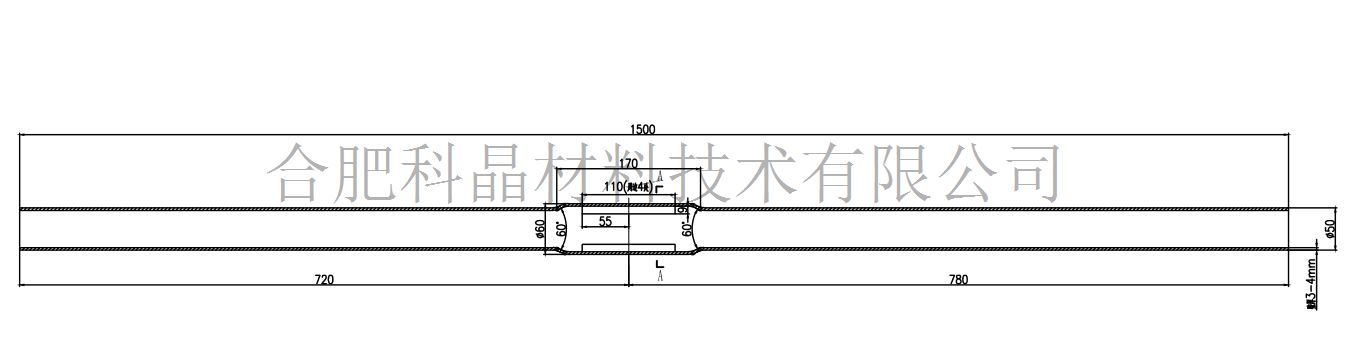

| 技術參數 | ·電源:AC220V/50HZ ·功率:功率 ·爐管:外徑φ60-內徑φ50*1500mm（異形，帶擋板）
|
| 預熱管式爐 | · 型號：OTF-1200X-S · 電源：AC220V/50HZ · 功率：1.5KW · 加熱區長度：200mm · 最高溫度：1200度（≤30min） · 工作溫度：1100度 · 熱電偶：K型 · 智能化儀表，PID控制，50段程序控溫
|

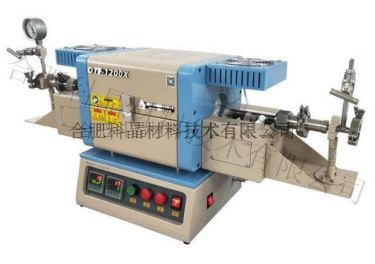

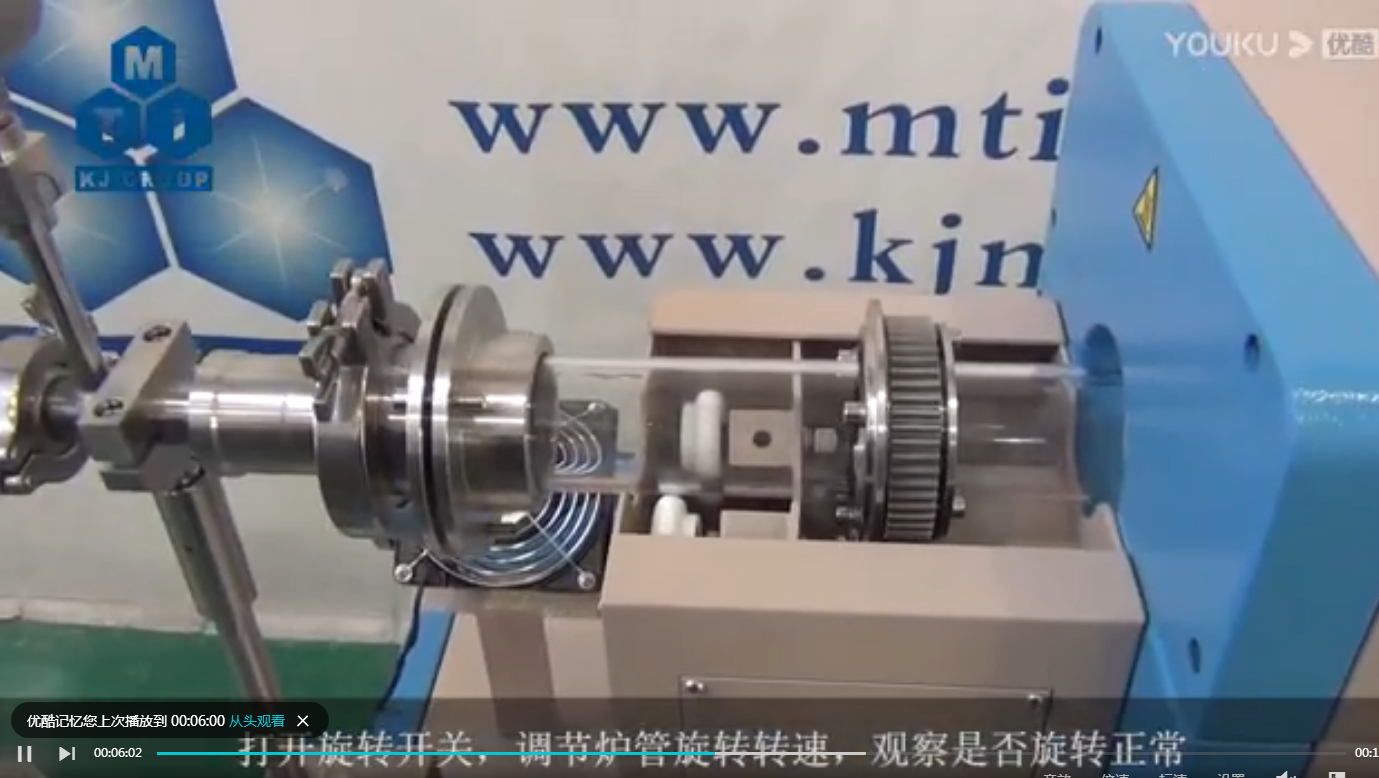

| 雙溫區旋轉爐 | · 型號：OTF-1200X-S-R-II · 電源：AC110V/50HZ/60HZ · 功率：1.5KW · 加熱區長度：100mm*2（雙溫區獨立控溫） · 最高溫度：1200度（≤30min） · 工作溫度：1100度 · 熱電偶：K型 · 智能化儀表，PID控制，50段程序控溫 · 旋轉速度：1-20r/min（可調） · 磁流體密封法蘭
|
| 真空系統 | · 電源：AC220V/50Hz · 功率：550W · 極限真空度：5.0*10-1Pa（無負載） · 抽氣速率：3L/s · 抽氣口：KF25接口 · 可選配真空度更高的系統
|
| 供氣系統 | · 型號：GSL-4Z-LCD（可選配其他型號） · 質量流量控制器：100SCCM、200SCCM、200SCCM、500SCCM 可選配其他量程的控制器 · 精度：±1.5%FS · 最大壓力0.3MPa · 內部連接1/4英寸不銹鋼和聚四氟管 · 內置不銹鋼混氣罐
|
| 射頻電源 | · 功率輸出范圍：0-500W · 功率穩定度：≤±5W · 射頻頻率：13.56MHZ · 自動匹配 · 噪音：≤50dB · 冷卻方式：風冷
|
| 密封法蘭系統 | · Φ50mm的不銹鋼磁流體法蘭 · 一個進氣口 尺寸：1/4英寸雙卡套接頭，一個不銹鋼截止閥控 制進氣 · 兩個出氣口 尺寸：1個KF25接口用于接真空泵（配有真空擋板 閥），1個手動出氣口，方便放氣。 · 一個KF16接口連接真空規管 |
| 模塊化控制（選配） | 可通過觸摸屏操作控制供氣系統、溫控系統以及射頻電源的使用,方便快捷 |

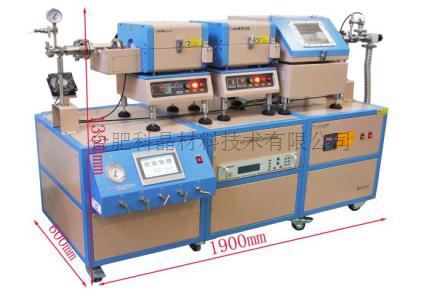

| 外形尺寸 | 1900長*600寬*1350mm高
|
| 重量 | 約330KG |
| 保質期 | 1年（不包含爐管、O型圈、加熱元件等損耗件） |
| 使用注意事項 | · 石英管內的氣壓不可高于0.02MPa； · 氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于 0.02MPa ，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣 閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示 數，若氣壓表示數大于0.02MPa，必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原 因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和 防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公 司概不負責。 |
使用注意事項 | · 石英管內的氣壓不可高于0.02MPa； · 氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥， 本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱， 則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛 出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體， 請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
