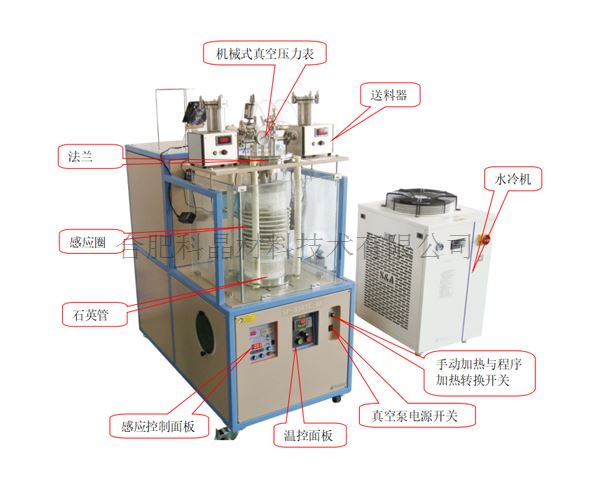

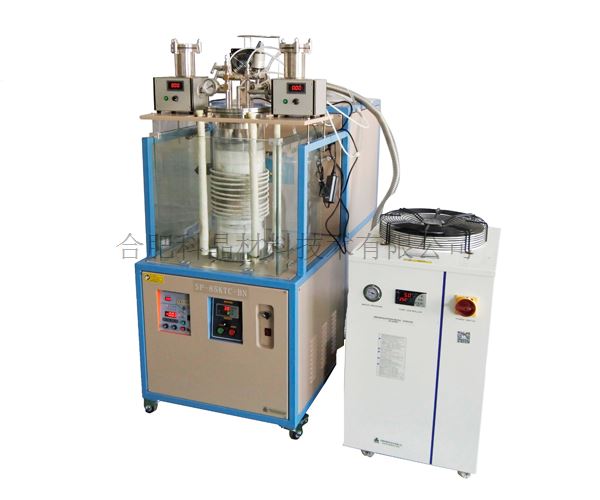

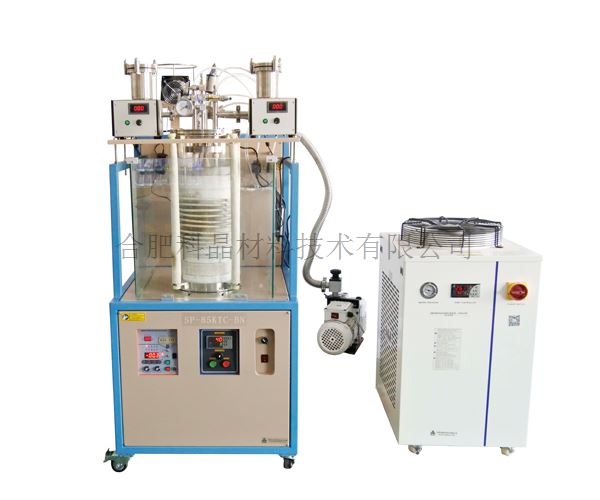

| 產品型號 | 感應加熱爐 SP-85KTC-BN |
| 產品特點 | · 系統配置2套固體粉末送料系統和2套載氣系統，通過螺桿進料和頂部的載氣可以均勻的將固體粉末送入反應腔室內 · 使用感應加熱的方式，石墨管作為發熱體，內部采用氮化硼作為反應腔室 · 底部配置有一套氣體分散噴頭，用于將工作氣體從底部均勻的進入反應腔室 · 反應腔室上部設置有一套水冷收集盤裝置，用于收集反應產生的納米纖維和納米粉末 |

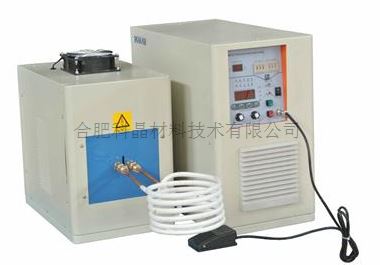

| 加熱系統 | · 電源：3*AC380V/50HZ · 功率：15KW · 輸出電流：7-70A · 震蕩頻率：30-80KHZ（不可調） · 冷卻水要求：水壓≥0.2Mpa 水流量≥16L/min · 感應線圈：外徑φ236x內徑φ220 x 高度200 mm，采用φ8水冷銅管繞制，匝數14圈 · 風冷：風扇 · 保護：自動水壓、超溫、過功率保護
|
| 溫控系統 | · 30段智能控溫儀，可設置30段升降溫程序 · PID方式調節溫度 · 內置過熱保護和熱電偶故障報警 · 熱電偶:C型，熱電偶尺寸：Φ6.35×400mm，熱電偶配有氮化硼保護套 工作溫度： · 最高溫度：1500℃ · 推薦升溫速率：室溫~400℃≤20℃/min，400-1500℃為≤30℃/min · 控溫精度：±3℃，1500℃恒溫時，溫度波動±3℃。
|

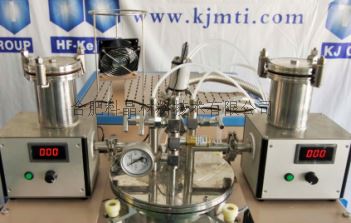

| 自動供料器 | · 系統配備兩臺自動供料器，分別安裝于上端法蘭的左右兩端 · 每臺供料器的出料口上部均帶有一路載氣，通過螺桿進料和頂部的載氣可以均勻的將固體粉末送入反應腔室內； · 電源：220V 50HZ · 送料器容積：500ml · 304不銹鋼料斗，不銹鋼螺桿旋轉進料； · 采用直流電機驅動，可調節轉速； · 送料器送料速度： 0.05ml/min—1ml/min（可調） · 自動送料器物料顆粒度：90-250微米（其它送料粒度可進行定制，最大送料粒度可達直徑φ5mm） · 真空度：≤5*10-2torr · 接口尺寸：KF25 送料器上部通過一個LF80的密封法蘭進行密封，方便客戶拆卸裝入物料。
|
| 氣體分散噴頭 | · 材料：氮化硼 · 噴頭直徑：φ4”，噴孔直徑φ0.5mm · 直徑φ6.35的通氣孔用于接入氣體 · 特殊的流道設計，可使氣體均勻地傳遞和分散進入到氮化硼腔體中 · 氮化硼噴頭上安裝了氮化硼護套，內部可穿入熱電偶。
|

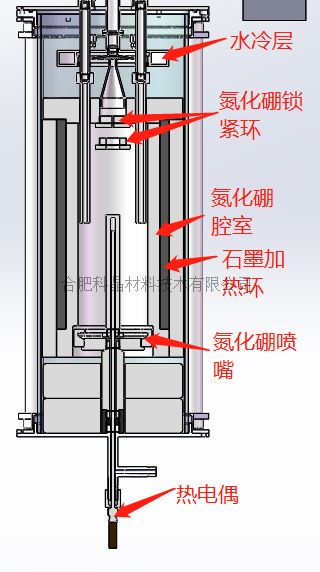

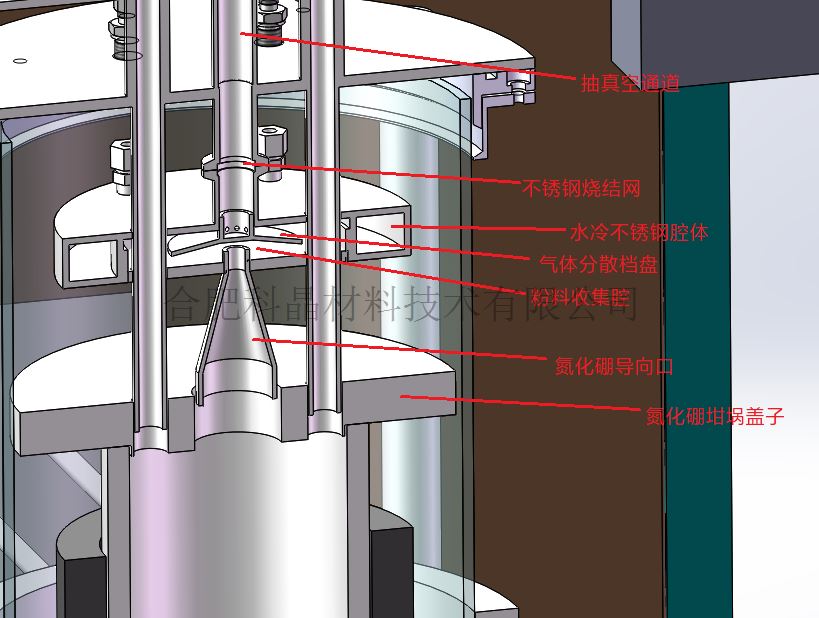

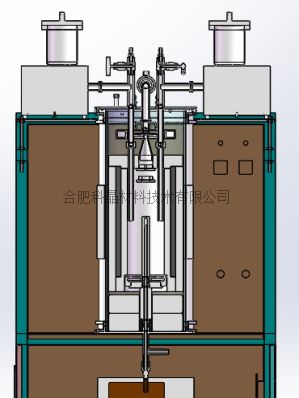

| 石英腔室和內襯 | · 石英腔室尺寸：外徑φ216*內徑φ208*長度600mm · 石英管內部結構：外部圍有兩圈氧化鋁保溫層和一圈石墨氈隔熱材料，石墨作為加熱環，最里面是氮化硼反應腔室。 · 氮化硼腔室尺寸：外徑φ134*內徑φ100*高度335mm · 石墨加熱環尺寸：外徑φ162*內徑φ135*高度300mm ·氮化硼反應腔室上部有一個錐形導向口，用于將反應產生的納米纖維或納米粉末進入水冷收集盤，在收集盤中進行收集。氣體通過圓形分散檔盤四周的氣孔排出。
|
| 不銹鋼密封法蘭 | · 采用8.5英寸不銹鋼密封法蘭 上端法蘭： · 兩個φ6.35mm的卡套接頭作為進氣口使用，作為自動供料器粉料的載氣 · 一個φ6.35mm的卡套接頭作為出氣口使用，一個不銹鋼截止閥控制出氣的通斷 · 一個KF25接口連接抽真空設備 · 一個壓力范圍為-0.1-0.15MPa的真空壓力表用于顯示腔室內壓力，可選配數顯防腐真空計 · 安裝了一個安全泄壓閥，當腔室壓力大于0.02MPa，閥門會自動釋放壓力，保證實驗的安全性。 下端法蘭： · 一個φ6.35mm的卡套接頭作為進氣口使用，一個不銹鋼截止閥控制進氣的通斷。 · 一個直徑φ6.35mm鎧裝接口，可插入熱電偶到氮化硼腔室中間，測量樣品的溫度
|

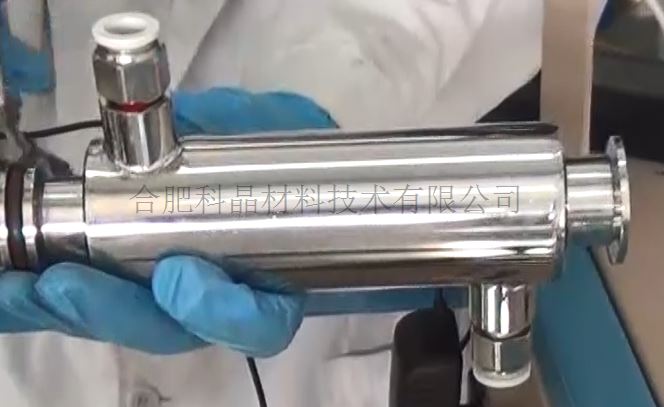

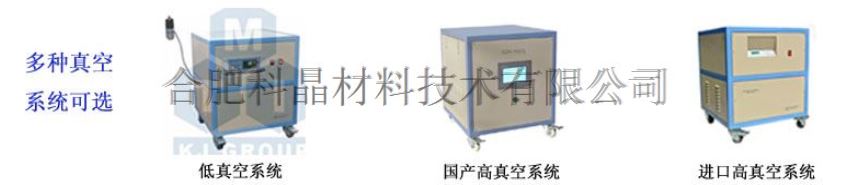

| 真空系統（選配） | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載） · 實際壓強：≤10 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） · 在抽真空過程中為了保護真空泵，可以在機械泵和腔體之間加上兩端是KF25接口的水冷組件系統； · 如果想要獲得更高的真空度（10-5toor or better）可選購國產或進口高真空機組
|

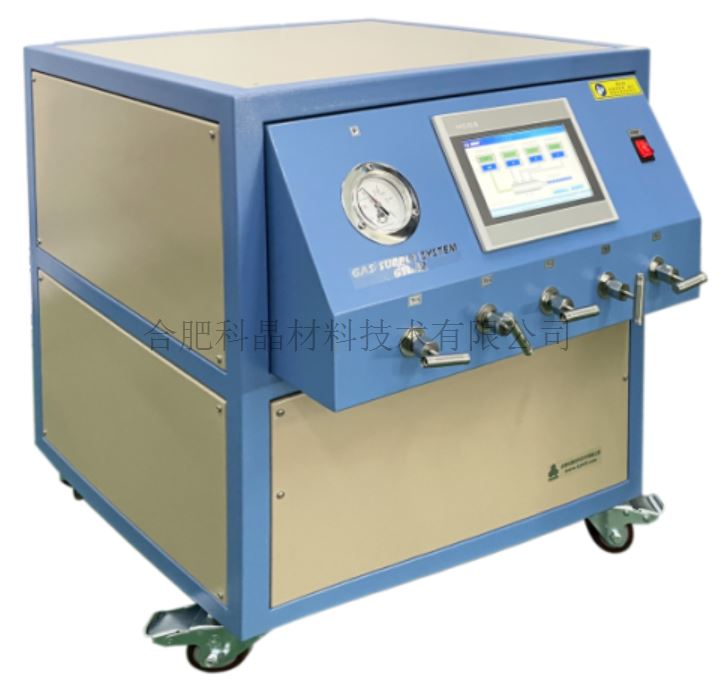

| 氣路系統（選配） | 工作電壓：185-245V/50HZ 工作溫度：5-45℃ 工作壓強：3-106Pa 最大輸出功率：18W 準確度：±1.5% FS（精確度為滿量程刻度的1.5%） 響應時間：氣特性：1-4Sec; 電特性：10Sec; 工作壓差范圍：0.1-0.5MPa 流量計量程：100sccm、200sccm、500sccm （其它氣體流量計量程可選配）
|

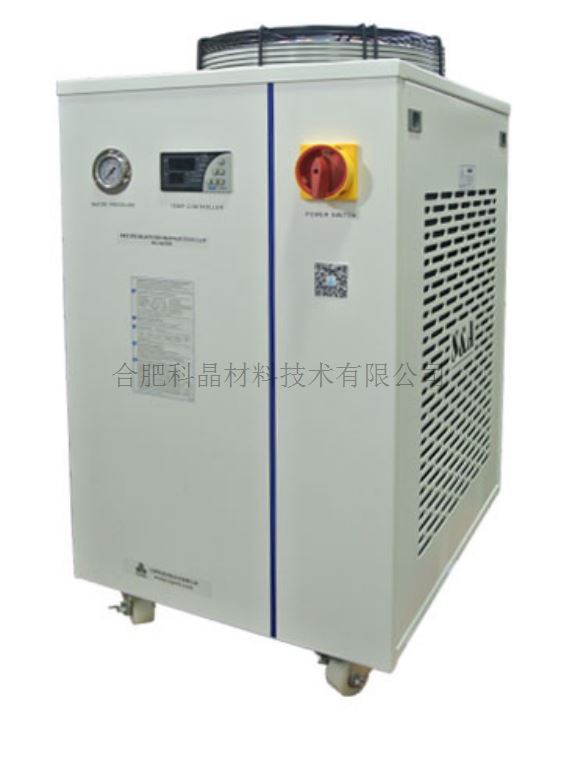

| 水冷機（選配） | · 型號：CW-6200 · 輸入電壓：220-240V 50HZ · 制冷量：17500Btu/h · 制冷劑：R-410a · 安全保護：壓縮機過流保護，流量報警，超溫報警 · 水泵功率：800W · 水箱容量：15L · 水流速率:58L/min · 機器尺寸：600×470×890mm﹙L×W×H﹚
|
| 防護罩 | · 保護罩采用三塊鋼化玻璃圍成，尺寸：520*520*8mm · 如果發生意外，保護罩將防止石英管玻璃碎片飛濺 |
| 外形尺寸 |
|
| 重量 | 約130KG |
| 質保 | 一年質保期，終生維護 · 特別提示： 1、耗材部分如石墨加熱環、石英管、氮化硼反應腔室等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 腔室內的氣壓不可高于0.02MPa； · 氣瓶上必須安裝減壓閥； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
