| 設備名稱型號 | 高溫爐 VBF-1200X-H |
| 特點 | · 加熱爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高反射率及設備的加熱效率，同時也可以延長加熱元件的使用壽命 · 采用雙層殼體機構,雙層殼體間配有風冷循環系統; · 內部腔室采用耐熱不銹鋼制作，并配套有不銹鋼支架，方便客戶放置樣品； · 真空度可達10-5Pa |
| 基本參數 | · 電源：AC 208-240V 50/60HZ · 功率：8KW · 最高使用溫度：1100℃（＜1h） · 長期使用溫度：1000℃（配套耐熱不銹鋼腔體長期工作溫度為800℃ ） · 推薦升溫速率：≤10℃/min · 加熱元件：電阻絲 · 熱電偶：K型 · 加熱區尺寸：350mm（175mm+175mm，雙溫區獨立控溫） 真空度 ≤ 8.0*10-5pa（200℃烘烤48小時，分子泵連續抽真空72小時） 更多參數請聯系我們 |

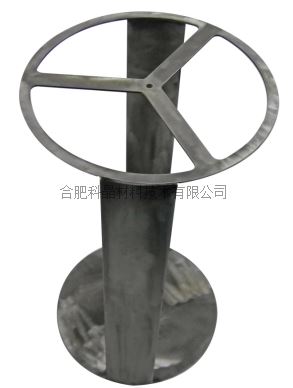

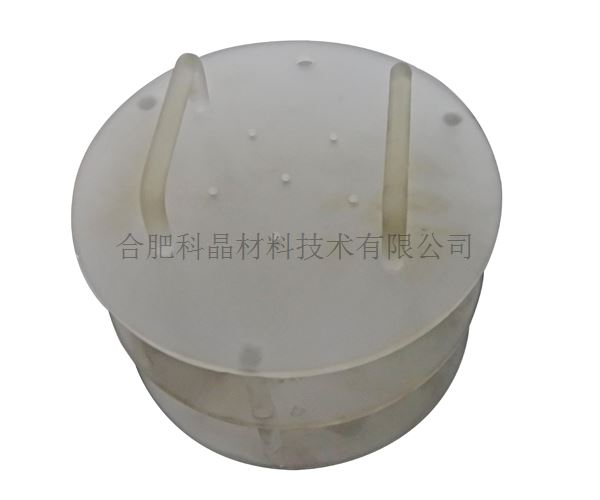

| 不銹鋼腔體和密封法蘭系統 | · 不銹鋼腔體尺寸：φ216x600mm · 配套不銹鋼支架尺寸：φ202*364mm · 配套石英支架：φ204*158mm · 可放置樣品最大尺寸：φ200*350 mm

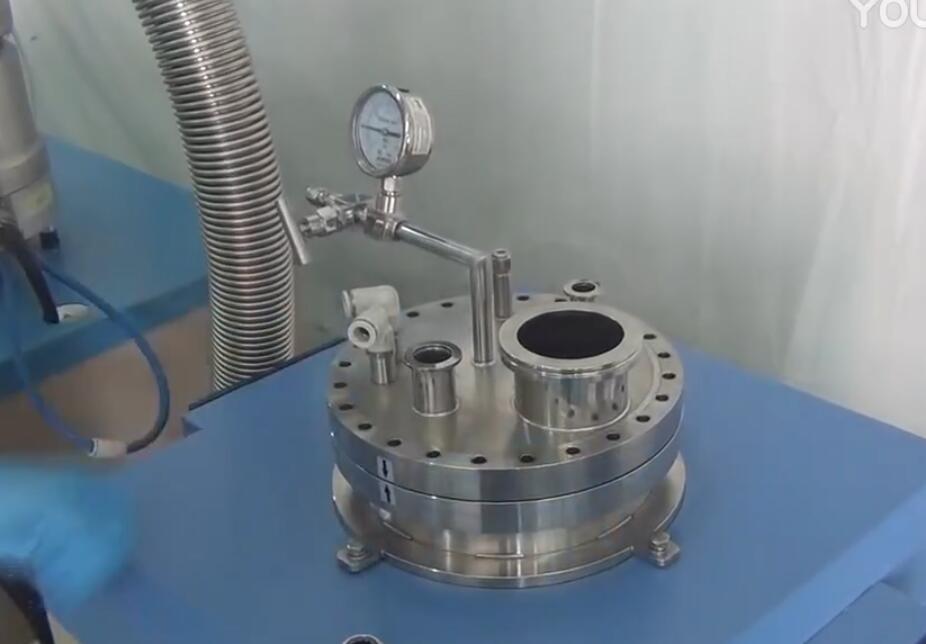

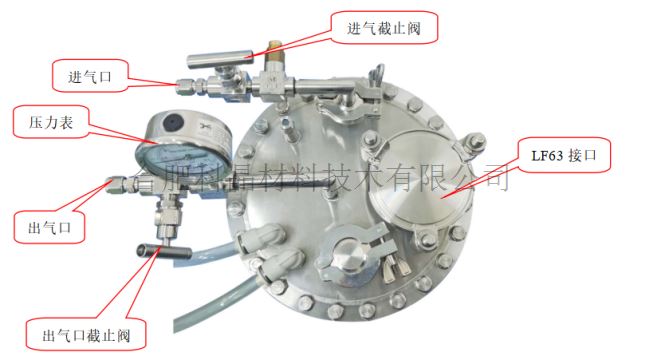

· 密封法蘭采用水冷法蘭方式，密封法蘭和腔體法蘭之間采用無氧銅密封圈密封 · 一個轉接頭采用快速連接的方式安裝在法蘭上的一個KF25口上，接頭φ6.35的卡套接頭作為進氣口使用，一個不銹鋼截止閥控制進氣的通斷，接頭內部安裝了一根不銹鋼進氣管 · 另一個φ6.35的卡套接頭作為出氣口使用，并通過一個不銹鋼針閥控制出氣的通斷。 · 一個量程為-0.1-0.15MPa的機械壓力表用于觀察腔室內壓力。可選配安裝數顯壓力表 · 一個LF63的接口為抽真空接口，通過不銹鋼波紋管與真空系統相連 · 一個φ6.35的鎧裝接口用于插入測溫熱電偶 · 一個KF25的接口作為備用接口
|
| 水冷機（選配） | · 型號：KJ-5000 · 工作電壓：AC 220V 50HZ · 工作電流：1.4-2.1A， · 制冷量：2361Btu/h · 壓縮機功率：300W， · 水箱容量：6L · 最大流量：16L/min， · 凈重：24 Kg |

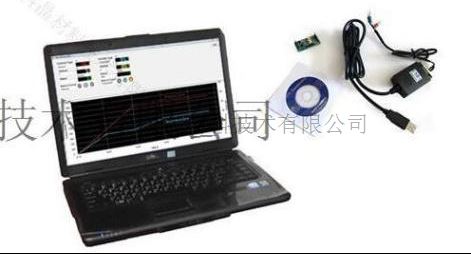

| 溫度控制 | · 包含兩個EPC3004系列歐陸溫度控制器 · PID自動控溫系統 · 智能化50段可編程控制 · 默認DB9 PC通訊連接端口 · 控溫精度：±0.1℃（最高可達） · 所有的電氣元件都通過UL或MET認可，并可通過世界范圍內的其他相關安全測試 · 可選購電腦溫度控制軟件用于控制升溫曲線和導出數據；
|

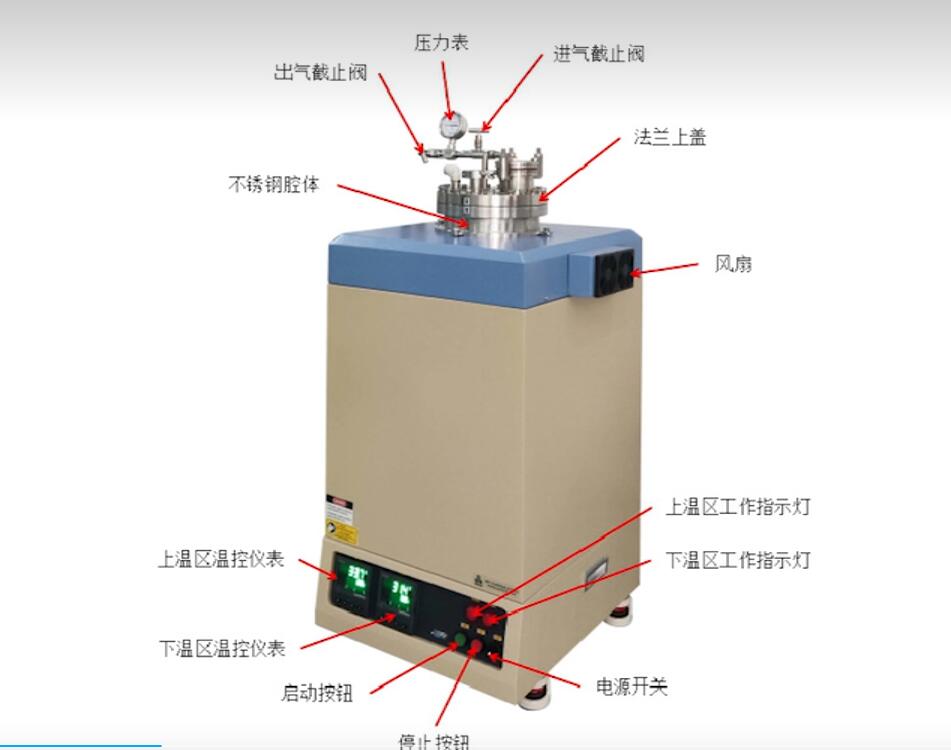

| 產品在線展示 |
|

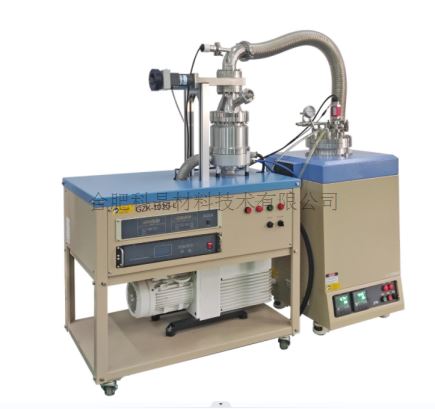

| 真空系統（選配） | · 配套機械泵，最低真空度可以達到10-3 ttor · 配套分子泵，最低真空度可以達到10-7 ttor
|

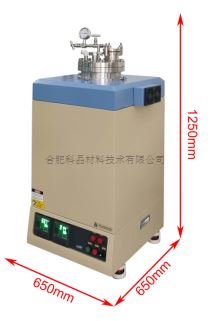

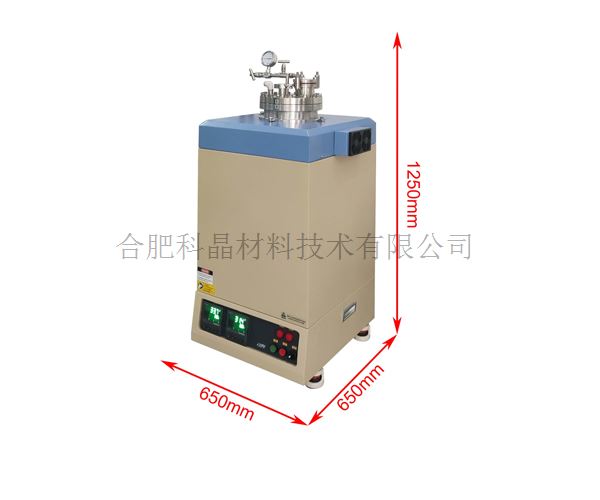

| 設備外形尺寸 | 650mm（L）*650mm（W）*1250mm（H）
|
| 重量 | 約100KG |
| 質保 | 一年保質期，終身維護 |

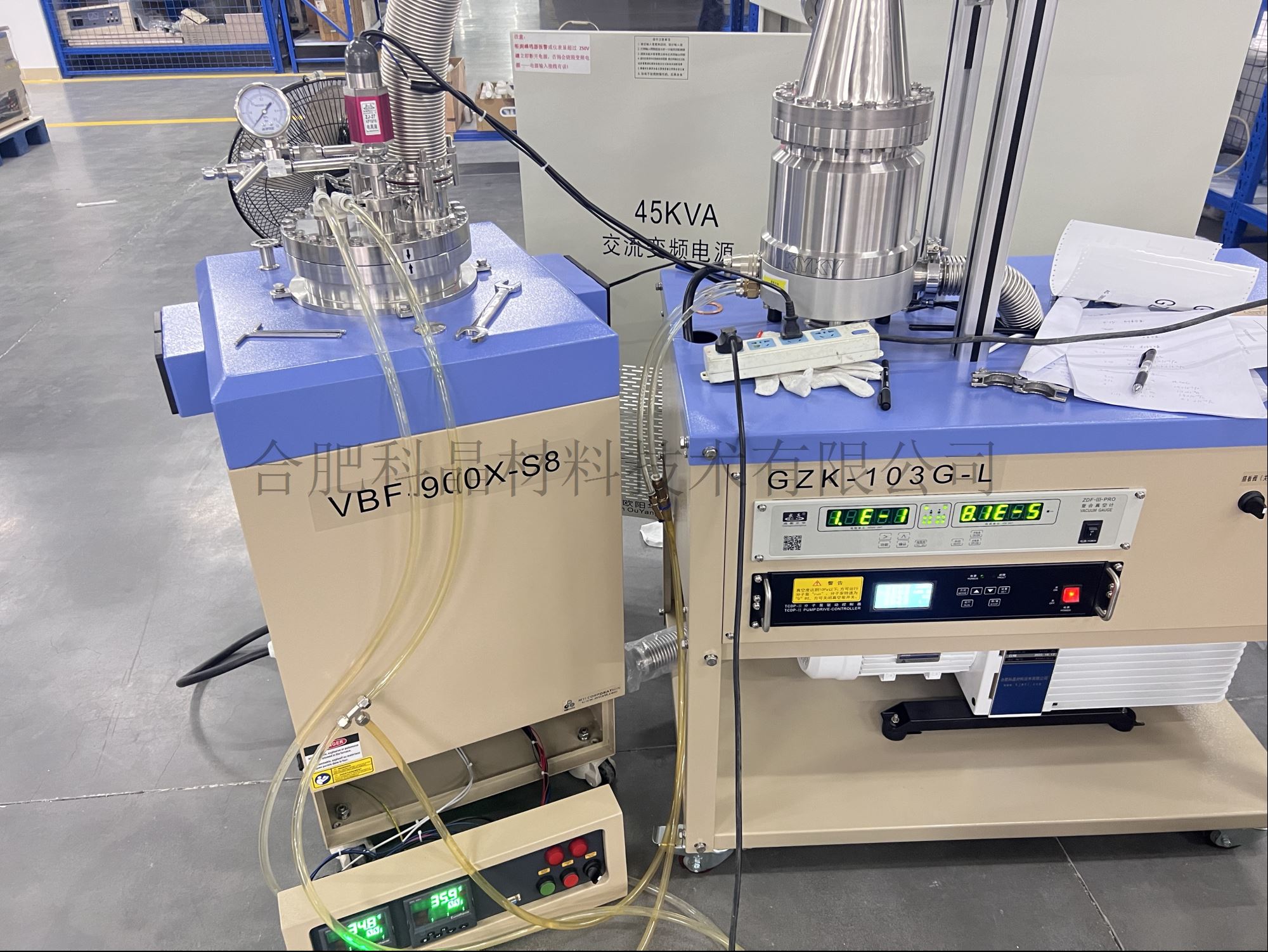

高溫爐VBF-1200X-H用真空系統測試真空實驗
測試部門：技術一部 測試人員：崔良昊 測試時間：
一、實驗目的；高溫爐VBF-1200X-H用真空系統GZK-103G-L測試真空測試

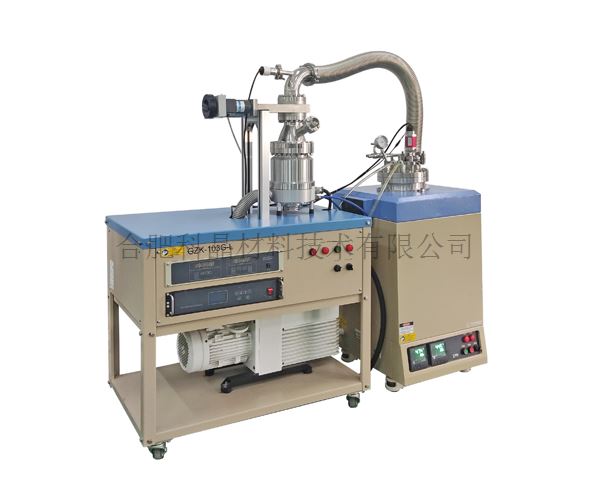

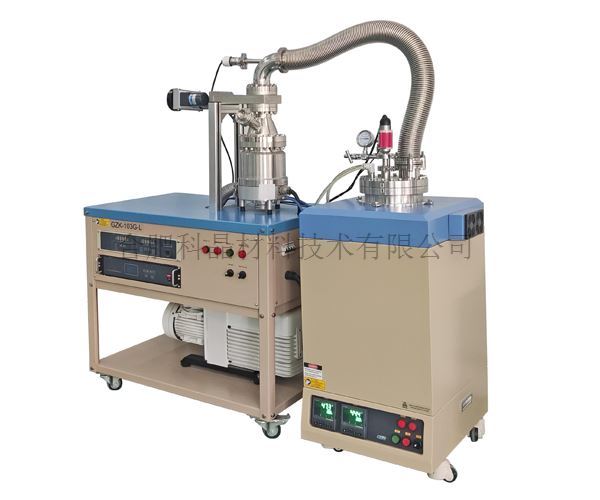

二、實驗設備；①高溫爐VBF-1200X-H ②真空系統 GZK-103G-L
三、實驗數據；
2月26日，用KF40波紋管對腔室抽真空，電離規放在法蘭KF16接口上。 | |
8：23 | 3.6*102pa開真空泵 |
8：26 | 10pa以下，開分子泵 |
8：29 | 真空度達到10-2pa |
8：45 | 真空度達到10-3pa |
11：18 | 4.2*10-3pa |
11：46 | 4.1*10-3pa（停止） |
結論：KF40波紋管較難達成10-4pa。
3月2號，KF40波紋管更換成KF63波紋管測試 | |
15：55 | 打開真空系統真空泵抽真空 |
16：02 | 2.4*10-3pa |
16：31 | 5.2*10-4pa |
17：31 | 3.0*10-4pa |
20：00 | 1.9*10-4pa |
3月3日7：58 | 1.0*10-4pa |
結論：用KF63波紋管可以達到10-4pa
3月3號，真空度為1.0*10-4pa，實驗200℃時恒溫48H極限真空度變化。 | |
8：54 | 溫度達到200℃ |
9：23 | 4.3*10-4pa |
11：00 | 1.1*10-3pa |
14：10 | 5.5*10-4pa |
15：20 | 4.6*10-4pa |
15：56 | 4.3*10-4pa |
16：55 | 3.7*10-4pa |
3月4日 8：25 | 1.5*10-4pa |
11：21 | 1.6*10-4pa |
12：54 | 1.6*10-4pa |
16：38 | 1.5*10-4pa |
3月6日 8：03 | 200℃保溫48h后繼續抽24h真空。 真空度為7.1*10-5pa |
13：31 | 8.1*10-5pa |
16：00 | 8.5*10-5pa |
16：55 | 8.6*10-5pa |
3月15號，使用KF63波紋管測試，800度試燒過后真空測試，200度恒溫，到3月16號24時， | |
20：00 | 打開真空系統真空泵抽真空 |
3月16號8：16 | 1.9*10-4pa |
12：32 | 1.7*10-4pa |
16：45 | 1.4*10-4pa |
3月17號8：16 | 8.1*10-5pa |
使用注意事項 | · 不銹鋼腔體內氣壓不可高于0.02MPa； · 由于氣瓶內部氣壓較高，所以向不銹鋼內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
