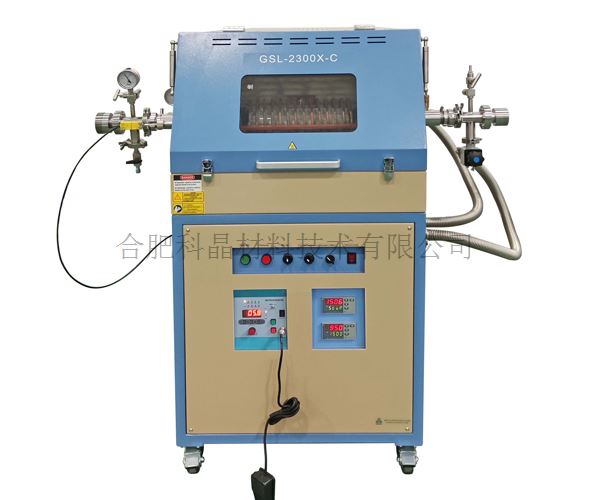

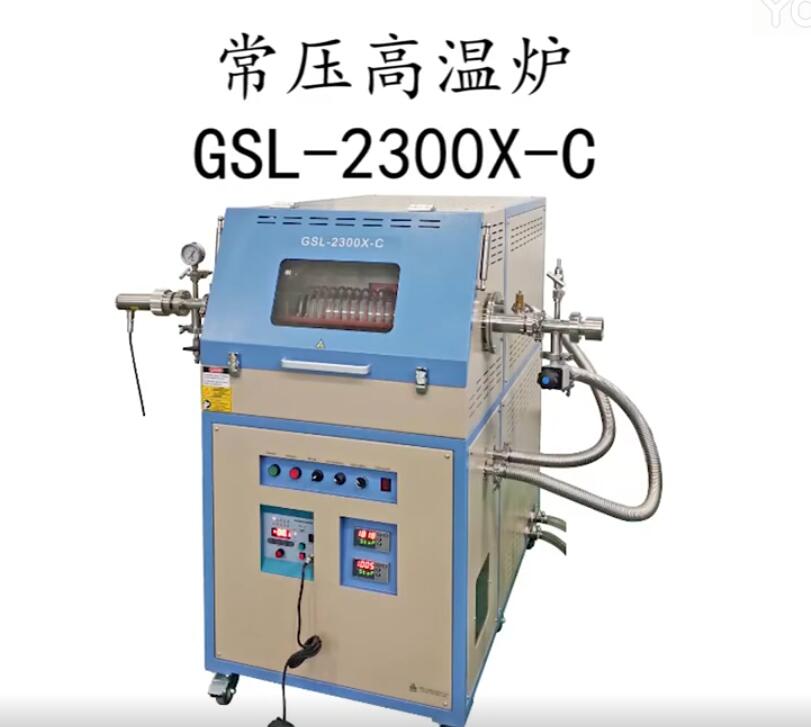

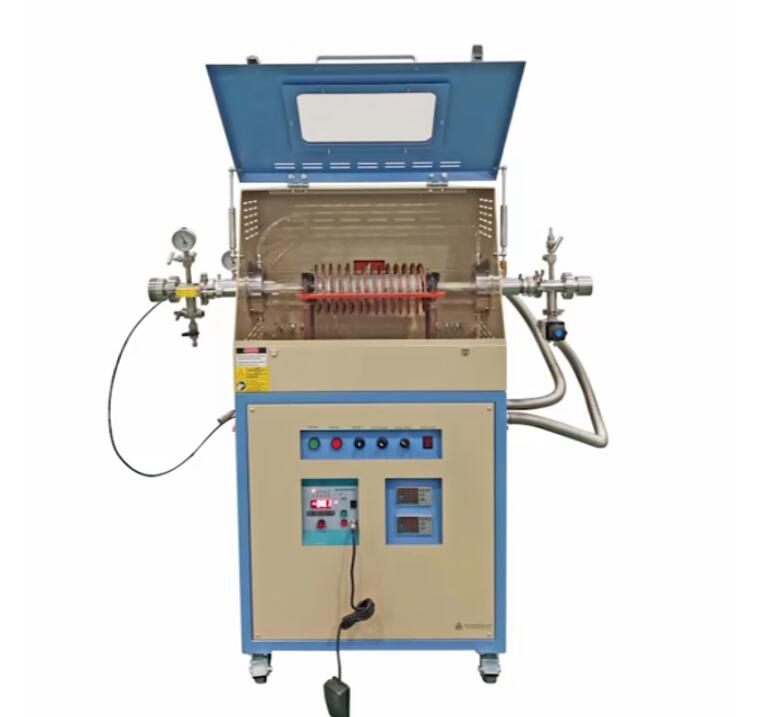

| 設備名稱型號 | 2300℃超高溫管式爐 （ 30mmID ）（備注：常壓高溫爐 GSL-2300X-C） |
| 產品特點 | · 最高溫度可達2300℃ · 可在真空、氣氛保護下或 空氣中使用 · 有C型熱電偶測溫和紅外測溫兩種方式 |

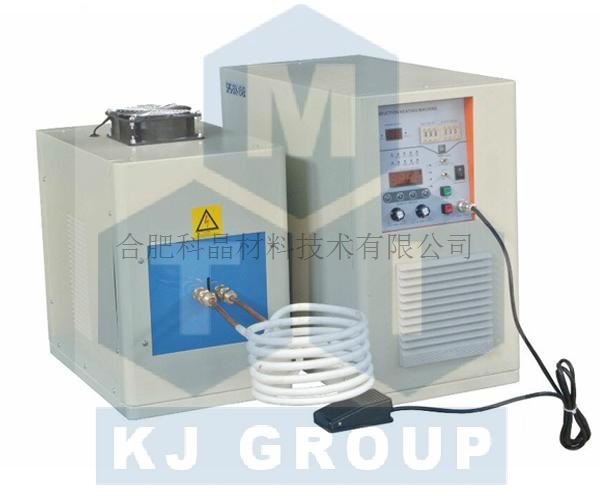

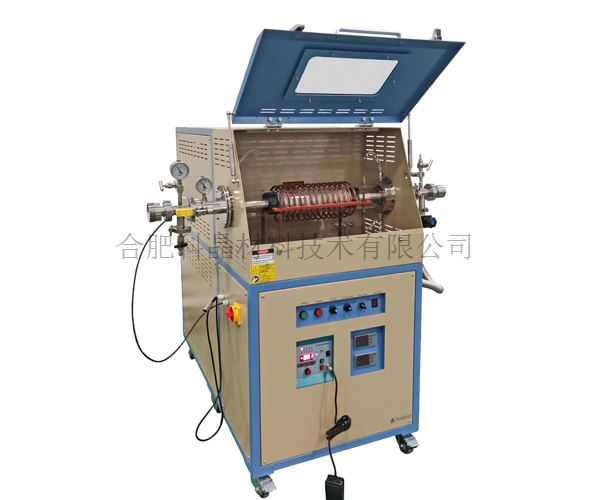

| 感應加熱電源 | · 工作電壓: 三相380VAC，50Hz(需配100A空氣開關） · 加熱電流:7-70A · 最大輸入功率:30 KW · 振蕩頻率: 80-200 KHZ（固定頻率） · 感應線圈: 135mm(ID) x 300mm(H) · 冷卻方式: 風扇冷卻 · 保護系統：帶有自動水壓、過熱、功率過高保護
|
| 溫控系統 | · 采用PID方式控溫，可設置50段升降溫程序，控制升溫和降溫，設備帶有過熱保護功能； · 控溫精度：±3℃ ； · 采用紅外測溫儀和熱電偶兩種測溫方式， 使用溫度： · 中間不放置剛玉管：800℃~2200℃，2300℃（<1小時） · 中間放置剛玉管：800℃—1600℃ · 最快升溫速率：40℃/min（≤1600℃），30℃/min（1600-2300℃） · 最快降溫速率：30℃/min（1000—2300℃） · 恒溫區長度：60mm（±5℃） |

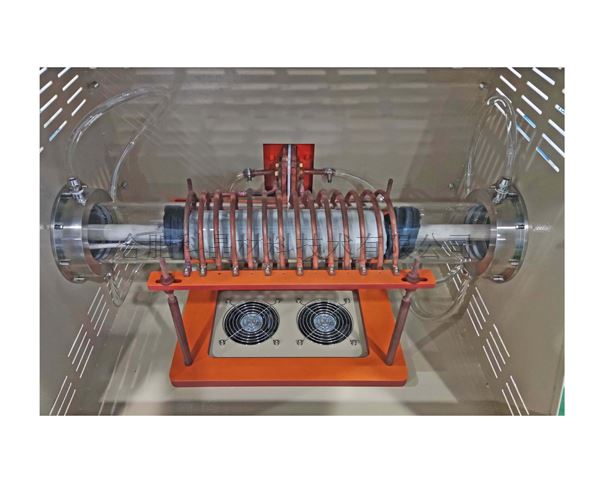

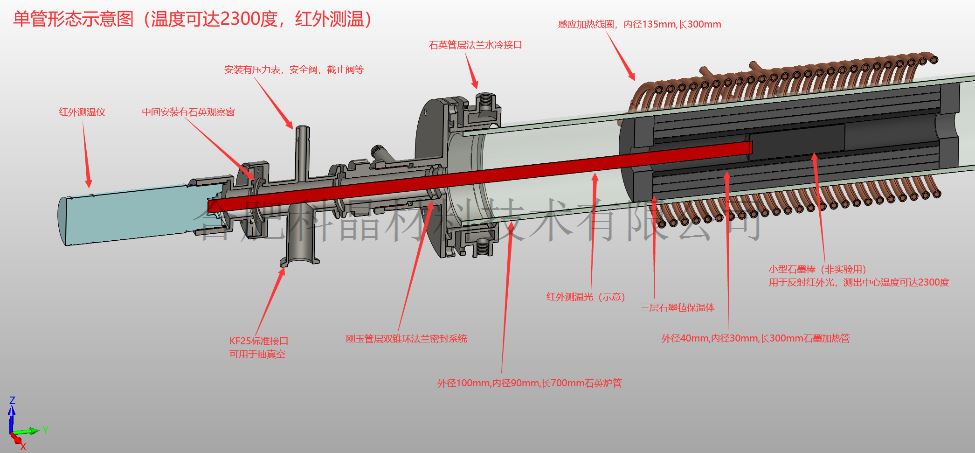

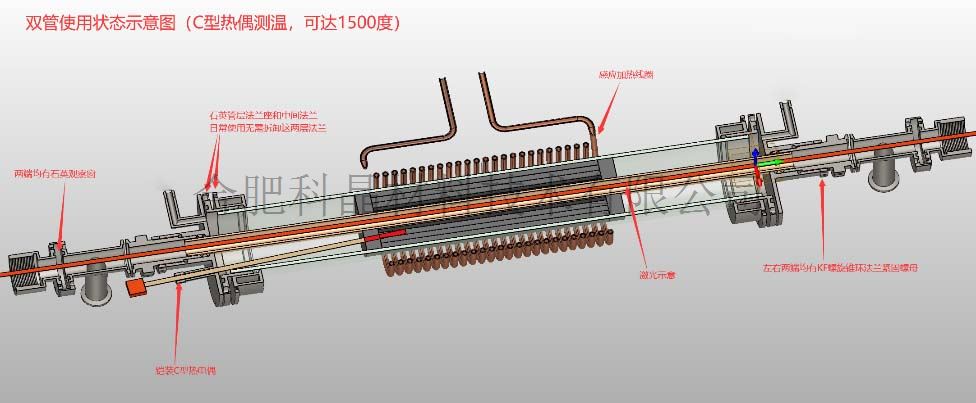

| 爐管 | · 最外層爐管為石英管，尺寸外徑φ100*內徑φ90*700mm · 中間放置的石墨管尺寸：外徑φ40*內徑φ30*300mm。石墨管外環繞三層石墨氈作為隔熱材料 · 最里面的陶瓷管尺寸為：外徑φ26*內徑φ20*960mm
·可放入樣品的最大尺寸：石墨管狀態下：φ28*200mm ·剛玉管狀態下：φ18*200mm |

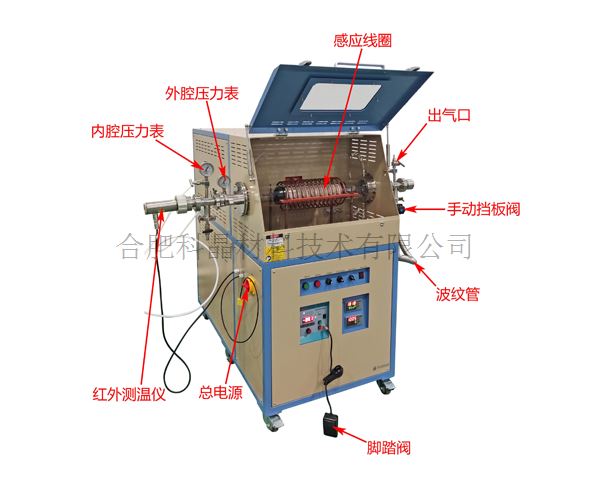

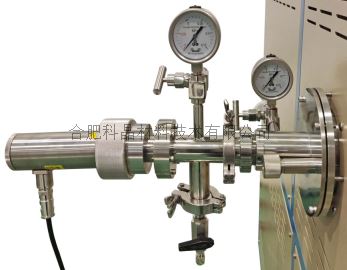

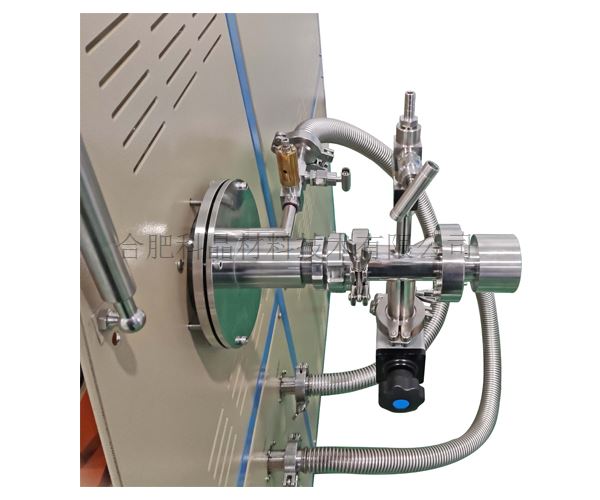

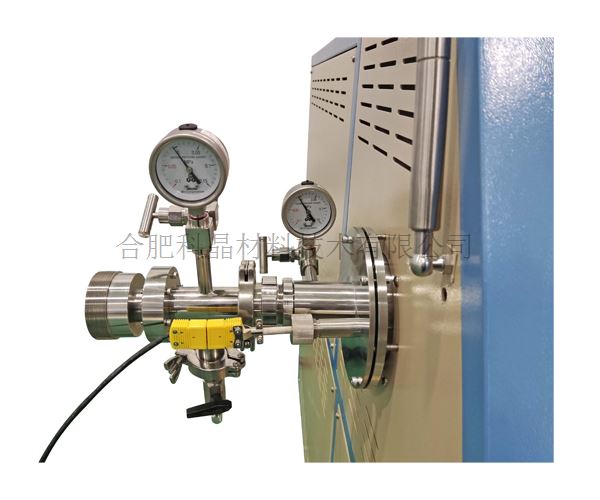

| 不銹鋼密封系統 | · 采用不銹鋼水冷密封法蘭，法蘭采用雙管密封結構，方便客戶根據需要，在法蘭中間放置剛玉管。剛玉管層法蘭與石英管層法蘭真空隔離。 左端法蘭 · 法蘭中間安裝了一個φ2″的石英觀察窗口，單管狀態下用于透過紅外光測量樣品溫度； · 石英管層法蘭和剛玉管層法蘭均預留一個G1/4進氣口，分別通過一個不銹鋼針閥控制進氣的通斷； · 兩個量程為-0.1-0.15MPa的機械壓力表用于觀察腔室內的壓力。 · 一個KF16的接口上安裝了一個φ8mm的不銹鋼寶塔氣嘴，并通過一個球閥控制（也可作為其他裝置連接口） · 雙管狀態下，法蘭的一個鎧裝接口上安裝了一個C型鎧裝測溫熱電偶到石墨管，用于測量樣品溫度。 右端法蘭： · 石英管層法蘭和剛玉管層法蘭均留有一個KF25的抽真空接口，通過波紋管與真空泵相連。分別含有一個φ8mm的寶塔氣嘴的出氣口，并通過一個通徑3mm的球閥控制出氣的通斷 · 含有兩個安全泄壓閥，當腔室內壓力達到0.02MPa時，安全閥自動打開排氣。
|

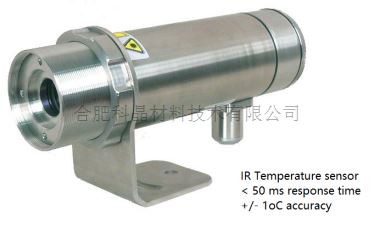

| 溫控系統 | ·使用紅外測溫儀檢測溫度，紅外測溫儀溫度測量范圍：1000-3000℃ ·測量精度：±0.5% FS，重復精度：±0.3% FS或 ±1℃
· 控溫方式：手動控溫和程序控溫（通過“手動/自動切換開關”切換） · 手動控溫：通過左側面板上的電流調節旋鈕調節電流值，從而調節溫度 · 程序控溫：安裝了一個數顯溫度控制器，可設置30段升降溫程序，控溫精度為±3℃ · 溫度控制器的時間設置以秒為單位 |

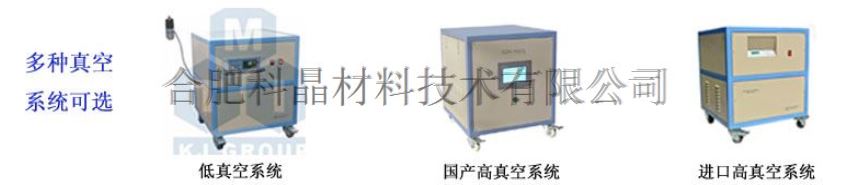

| 真空系統（選配） |
· 型號：VRD-24 · 抽氣速率：6.6 L/S · 電機功率：1100 W · 極限壓強：4×10-1Pa（不帶負載） · 為了得到更高的真空度，可以選購 · 如果想要獲得更高的真空度（10-5toor or better）可選購國產或進口高真空機組
|

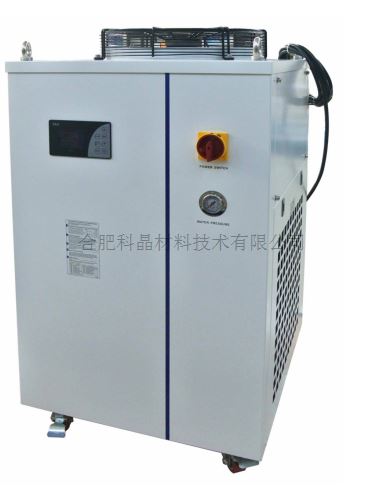

| 水冷設備（選配） | · 型號：CW-6300 · 水箱容量：45L · 水流速度：116L/min · 溫度范圍：5-30℃ · 制冷量：27808Btu/h · 設備外形尺寸：760×650×1100mm﹙L×W×H﹚
|
| 防腐型真空計 （選配） | · 型號：PGC-554-LD · 測量范圍：3.8E-5 to 1125 Torr · 當氣壓在10mbar以上時，不需因測量氣體種類不同而進行系數轉換，量程可到3.8x10E-5torr · 精度：3.7×10-4 … 7.5×10-4 torr (N2) % of reading ±50 7.5×10-4 … 75 torr (N2) % of reading ±15 75 … 713 torr(N2) % of reading ±5 713 … 788 torr(N2) % of reading ±2.5
|

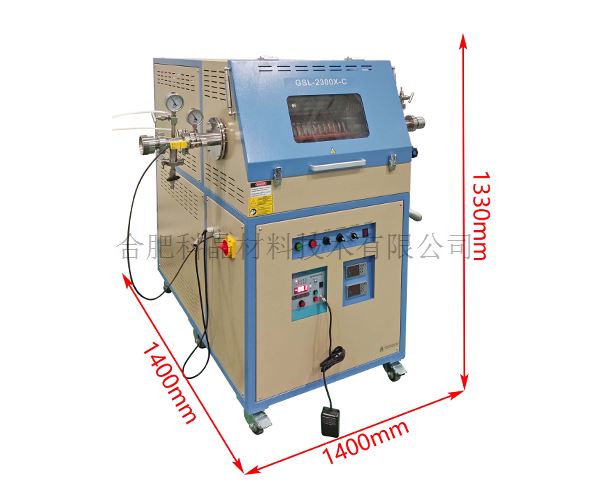

| 設備外形尺寸 | 1400mm（長）*1400mm（寬）*1330mm（高）
|
| 重量 | 約300KG |
| 質保 | ·一年質保期，終生維護 |
注意事項 | · 特別提示： 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 · 石英管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 · 氣體的流量應＜200SCCM（200ml/min） · 由于氧化鋁管制作工藝的原因，爐管在燒結過程中會存在斷管的風險，這是無法完全避免的，請客戶知曉 |
