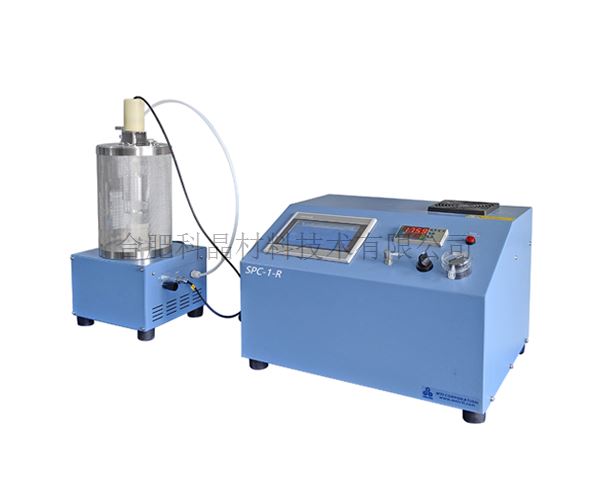

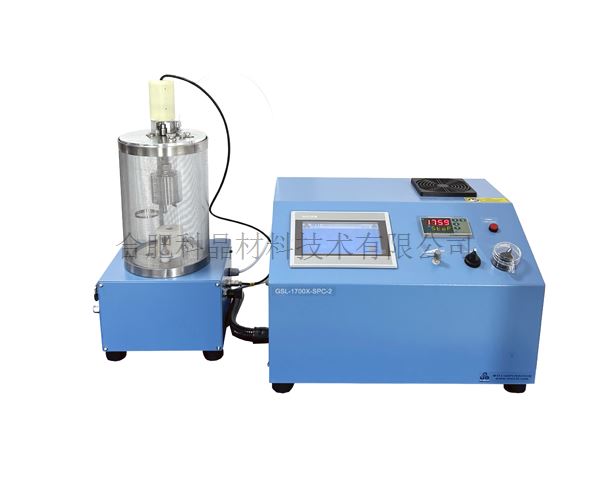

| 設備名稱與型號 | 分體式蒸發鍍膜儀（可放入手套箱） GSL-1700X-SPC-2 |
| 產品特點 | · φ6英寸的石英腔體，便于清潔和放入樣品 · 安裝有一個2英寸的樣品臺，且樣品臺可旋轉，使所制薄膜更加均勻 · 樣品臺與蒸發源之間的距離可調 |
| 基本參數 | · 電源：110V，50/60HZ · 功率：＜800W · 最高加熱溫度：≤1500℃ |
| 真空腔室 | · 材質：高純石英 · 尺寸：外徑φ166*內徑φ150*L250mm · 密封法蘭: 采用金屬鋁制作，采用硅膠密封圈密封 · 一個快速擋板安裝在法蘭上 · 一個φ175*267mm不銹鋼網罩住整個石英腔體 · 真空度：≤7.5×10-3 Torr （采用雙極旋片真空泵）, ≤5×10-3 Pa（采用渦旋分子泵）
|

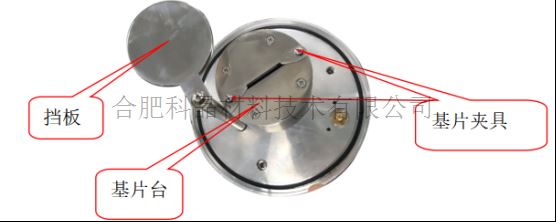

| 基片臺 | · 基片臺尺寸：φ2″ · 可放入基片最大尺寸：φ50mm · 基片臺旋轉速度：5rpm/min · 基片臺與蒸發源之間距離：30-80mm（可調）
|

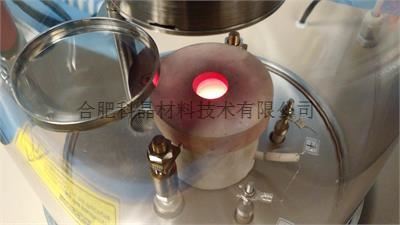

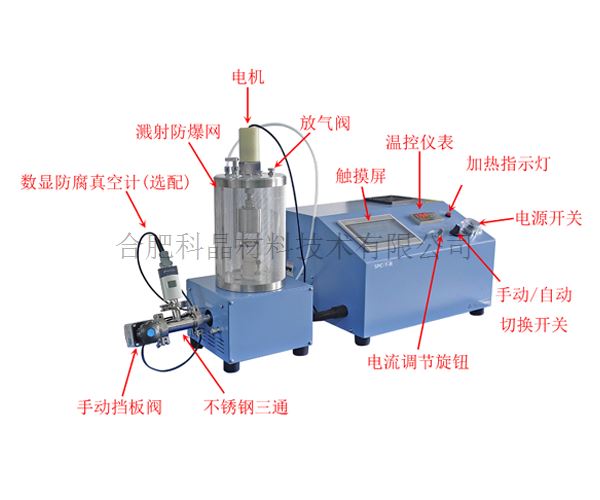

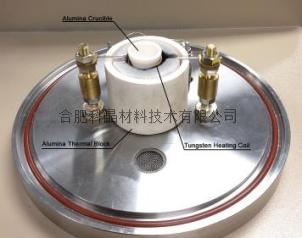

| 溫控及加熱源 | · 采用鎢絲籃作為發熱源，并且配有專用的氧化鋁坩堝，熱電偶安裝在坩堝底部，便于溫度測量和控住 · 采用S型熱電偶（工作溫度為200℃-1500℃）； · 控溫方式：手動控溫和程序控溫（通過“手動/自動切換開關”切換） · 手動控溫：通過旋轉面板上的電流調節旋鈕調節電流值，從而調節溫度 · 程序控溫：安裝了一個溫控儀表，可設置30段升降溫程序，控溫精度為±1℃,在觸摸屏上設置升降問程序，控制加熱。 · 溫度控制器的時間設置以分鐘為單位，建議將升溫/降溫速率限制在2秒0.5℃/s左右，低溫下使用時建議升溫速率≤5℃/ min
|
| 氣氛 | · 法蘭蓋上有一個φ6.35mm的進氣口，可向真空腔室中通入惰性氣體，對腔體進行清洗，也可通入反應氣體，進行反應蒸發鍍膜 · 法蘭上含有一個旋鈕式的放氣閥 · 設備主體左側有一個KF25接口，接口上安裝了一個不銹鋼三通，三通的KF16接口安裝了一個數顯真空計，三通的KF25接口通過波紋管與真空系統連接 |

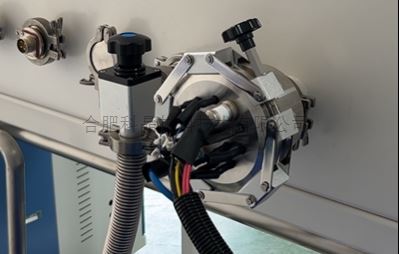

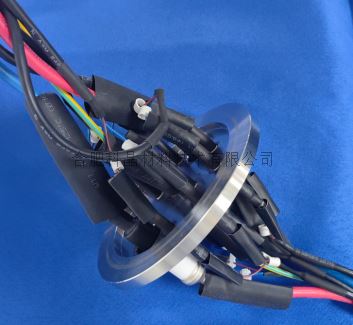

| 饋通 | · 標配兩個卡箍轉接頭連接在手套箱外部的接頭上，一個用于用于連接真空泵，一個用于連接鍍膜儀的饋通組件
|

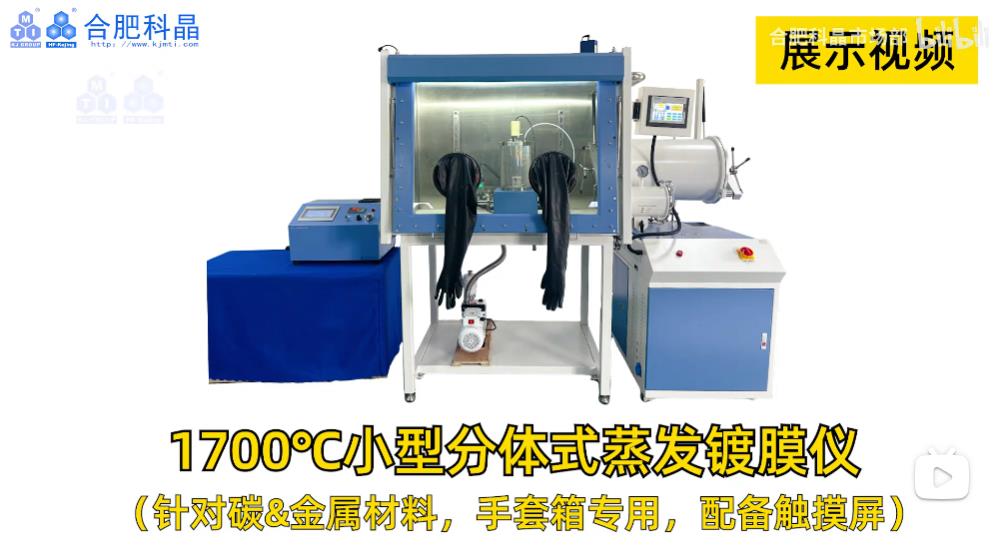

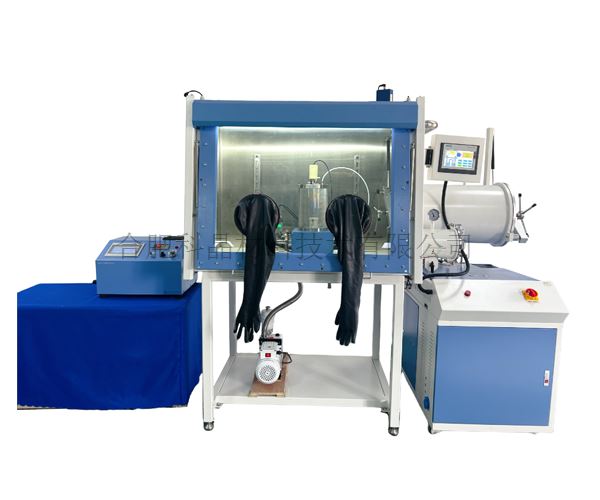

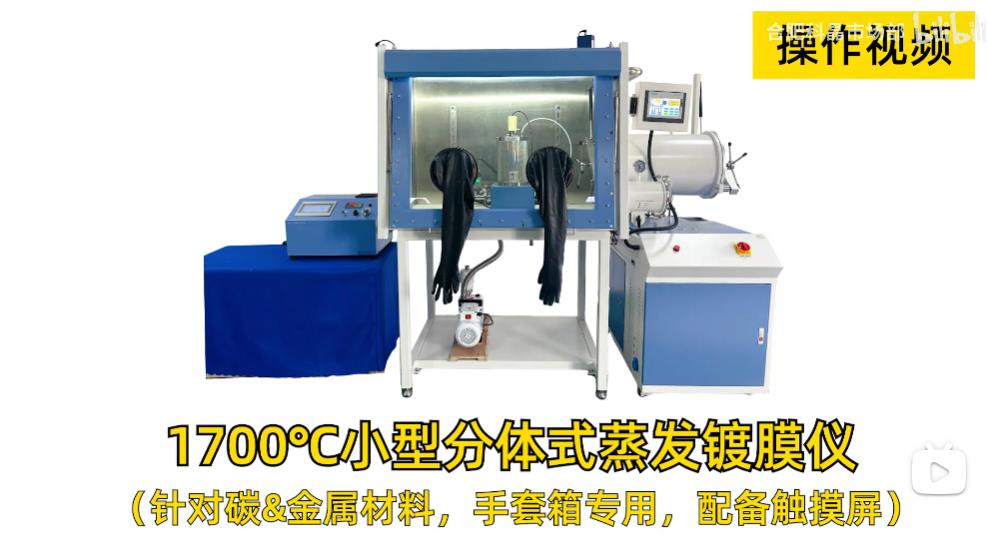

| 手套箱（選配） | · 尺寸：約2450mm（長）×1870mm（高；含支架）×840mm（寬） · 材質：不銹鋼結構﹝Type 304﹞， 厚度3mm ； · 手套：手套口8英寸，厚度0.4mm丁基〔butyl〕手套，聚四氟材料手套口（防腐蝕）,口徑220mm； · 窗口：傾斜設計的操作面，可開啟式璃板前窗口，方便大件實驗設備的取放，耐磨、抗腐蝕、透光性好、密封圈采用硅膠密封圈。前窗口為可開啟式； · 箱體不可抽真空； · 箱體配置有防反射的照明節能燈，光線柔和； · 箱體內設有多孔電源接線板一個（電源：220V±10% 50Hz±10%）； · 箱體可設置5個標準KF-40接口，以便于接入液體、氣體饋通 |
| 真空系統（選配） | · 型號：VRD-8 · 電源：AC220V/50Hz · 功率：0.4KW · 極限真空度：5.0*10-1Pa（無負載） · 抽氣速率：2.2L/s · 抽氣口：KF25接口
|

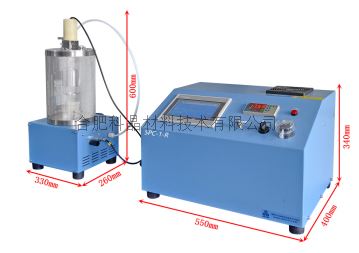

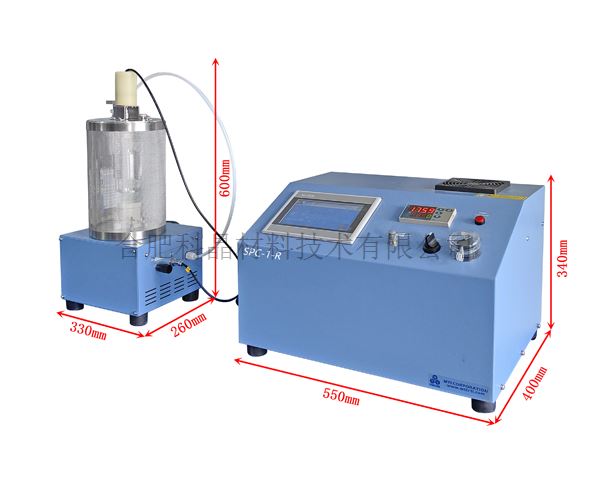

| 儀器外觀尺寸 | · 蒸鍍部分外形尺寸 ：330*260*600mm · 加熱控制系統外形尺寸：550*400*340mm
|
| 凈重 | ·約50kg |
| 質保 | 一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損失不在保修范圍內。 |
注意事項 | · 蒸鍍電流不宜大于25A。 · 蒸鍍儀在工作中嚴禁旋開試樣室充氣閥充氣、關閉真空泵。 · 蒸鍍儀最高工作溫度不得超過1500℃（長時間工作溫度） · 如誤將控溫儀表設為手動狀態，程序將不能正常運行。 · 此設備儀表程序時間為秒，200℃之前升溫速度不宜大于5度/分鐘，整體升溫速率大約在2秒每度。 · 鎢絲藍必須在真空狀態下（＜5Pa）才能通電加熱，否則會被氧化。 |
