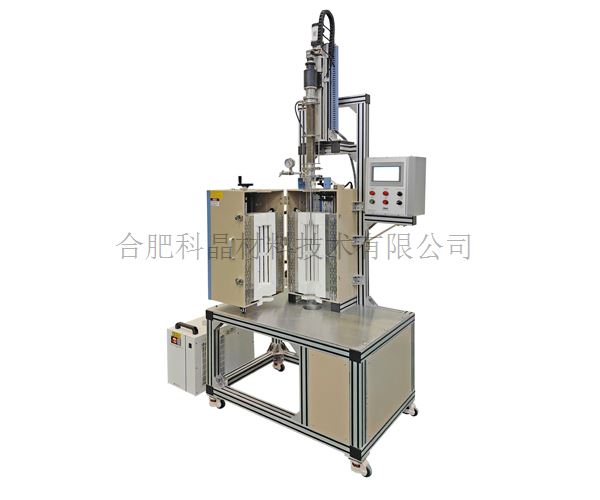

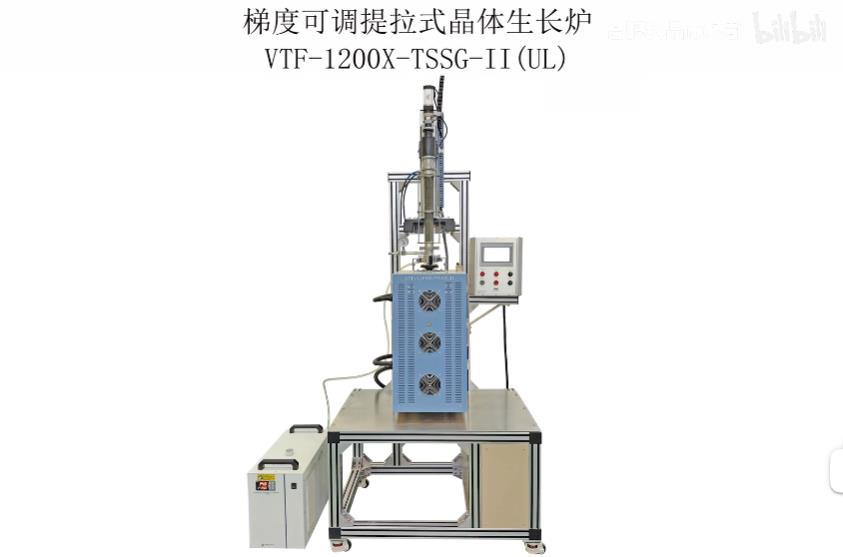

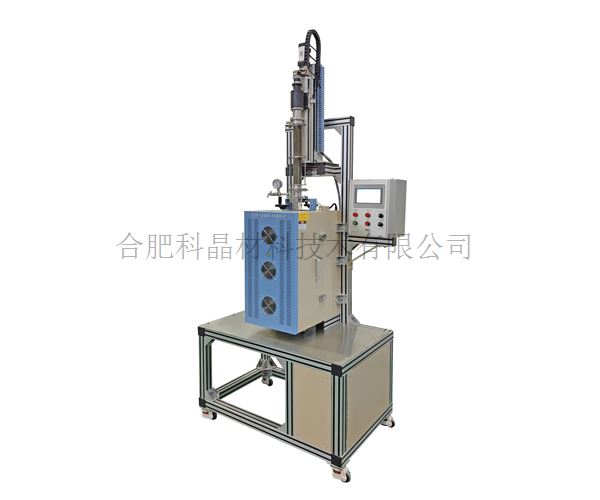

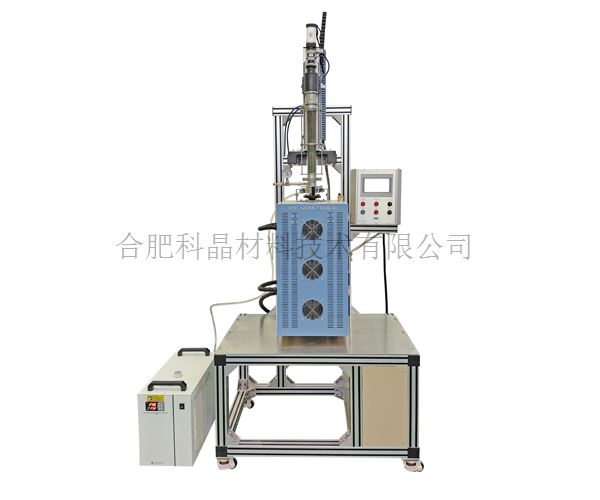

1200℃梯度可調提拉式晶體爐
型號:
VTF-1200X-TSSG-II(UL)
產品概述:
VTF-1200X-TSSG-II 是一款小型梯度可調提拉式晶體生長爐,用于通過熔劑溶液生長各種晶體。爐體采用立式雙溫區管式爐,最高溫度為1100℃。設備主要由提拉機構和爐體組成,提拉機構具有提拉&旋轉功能,爐管為直徑為φ60mm的石英管,并且配有不銹鋼密封法蘭。25段可編程的精密數字溫度控制器內置在爐內,具有±1℃的控溫精度,以及0.5 -50mm/h的速度范圍內的精密、牽引和旋轉機構。
免責聲明: 本站產品介紹內容(包括產品圖片、產品描述、技術參數等)僅用于宣傳用途,僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差,請勿復制或者截圖。如果您對參數有異議,或者想了解產品詳細信息及更多參數,請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾,請勿將此參數用于招標文件或者合同,科晶公司會不定期完善和修改網站任何信息,恕不另行通知,請您諒解。 如果您需要下載產品的電子版技術文檔,說明書(在線閱覽),裝箱單,與售后安裝條件等文件,請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶,購買前請與工作人員溝通,以免給您帶來不便。

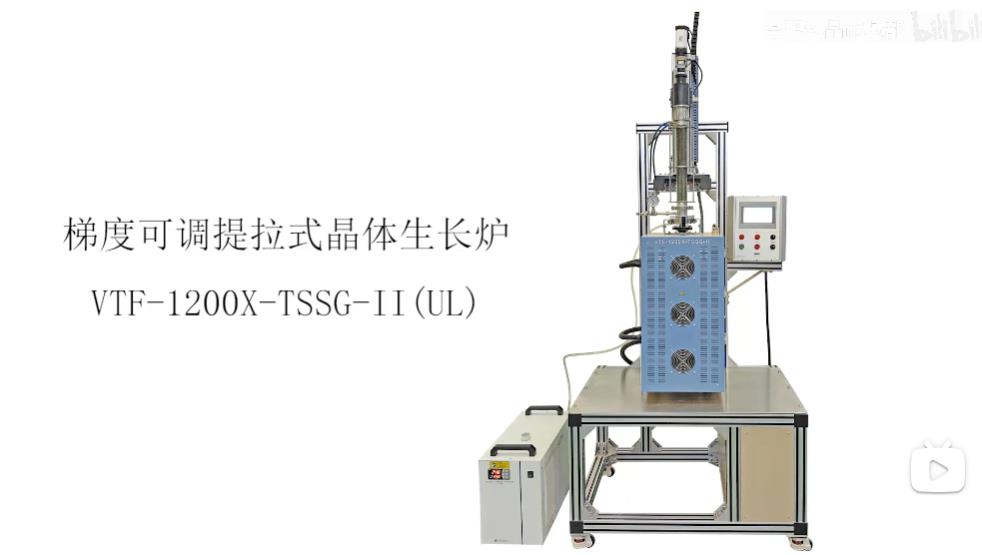

技術參數產品視頻實驗案例警示/應用提示配件詳情
設備名稱型號

1200℃梯度可調提拉式晶體爐   VTF-1200X-TSSG-II(UL)

特點

· 高純氧化鋁纖維作為爐膛材料,表面涂油氧化鋁涂層,可提高爐膛的使用壽命

· 雙層殼體結構,并帶有風冷系統

· 提拉和旋轉速度采用PLC觸摸屏控制,操作簡單

· 最高加熱溫度可達1100℃


高溫爐基本參數

· 電源:AC 220V 50/60HZ

· 功率:3.5KW

· 最高加熱溫度:1200℃(<30min)(不銹鋼夾具最高加熱溫度800℃)

· 長期使用溫度:1100℃

· 推薦升溫速率:≤10℃/min

· 加熱區長度:400mm(采用雙溫區+隔板式的加熱區設計。上加熱溫區可調整移動位置)

· 加熱元件:電阻絲

· 熱電偶:K型

· 爐管尺寸:φ60*1000mm

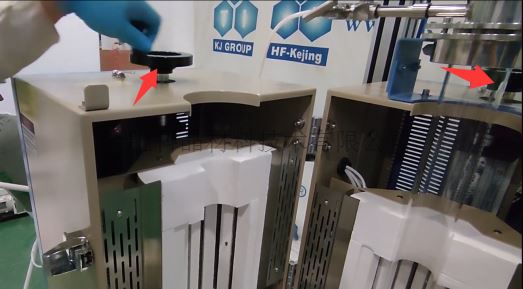

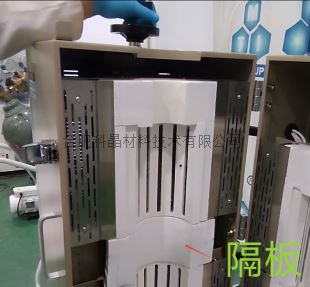

· 殼體前后各有一個手輪,通過旋轉手輪改變上部加熱區域的位置以此來改變設備的溫度梯度

· 上部加熱區域上下可調距離:0-100mm,并配有20mm、40mm、60mm、80mm和100mm等5個厚度的隔板各一個

圖片1.png 圖片2.png

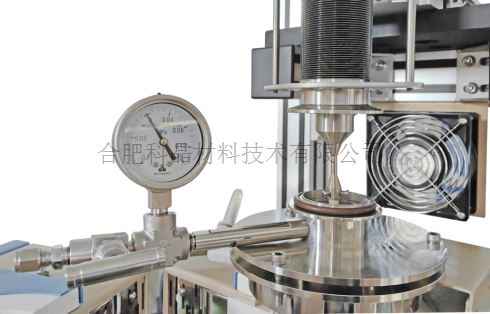

不銹鋼密封系統

· 采用不銹鋼水冷法蘭,上下法蘭各含有兩個水管接頭,通過串聯的方法與水冷設備相連

· 上法蘭上的一個φ6.35的卡套接頭作為進氣口使用,一個不銹鋼針閥控制進氣的通斷;

  一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力;法蘭內部焊接了兩個吊環,用于懸掛管堵,管堵中間有一圓形通孔,用于穿過提拉桿。

  法蘭頂部的KF50接口與提拉機構上的可伸縮波紋管相連,形成密封狀態。

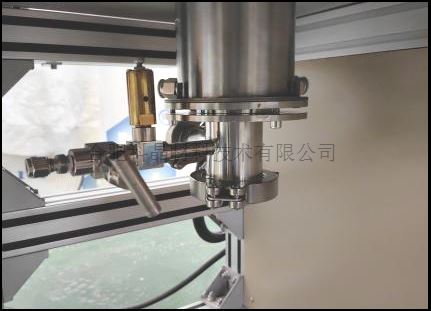

· 下法蘭上的一個φ6.35的卡套接頭作為出氣口使用,一個不銹鋼針閥控制出氣的通斷;一個KF25的接口為抽真空接口,通過波紋管與真空泵相連;

  安裝了一個安全泄壓閥,當爐管內壓力達到0.02MPa時,安全閥自動打開排氣;法蘭底部的KF100接口安裝了一個KF100的不銹鋼盲板,盲板內部焊接了不銹鋼支架用于安裝管堵。

圖片3.png 圖片4.png

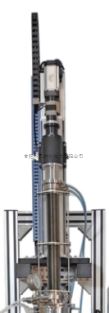

提拉機構與控制系統

· 采用6英寸的觸摸屏來控制提拉機構的升降和旋轉

· 升降速度:40mm/min

· 提拉速度:0.5-50mm/h

· 提拉桿轉速:0.1-23r/mim

· 提拉負荷:0-2kg

· 提拉行程:300mm

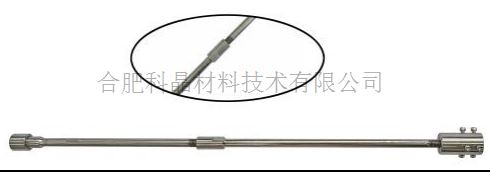

籽晶桿和坩堝組件

· 設備標配一套夾具,用于布里奇曼法生長單晶。

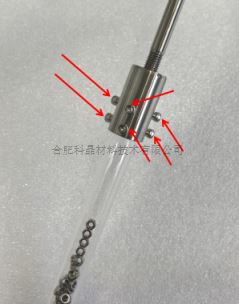

· 夾緊夾具材料:310S不銹鋼材質,通過擰緊夾具上的螺絲固定封管,夾具中間位置安裝有轉換接頭,可以調節夾具的長度

圖片6.png 圖片7.png

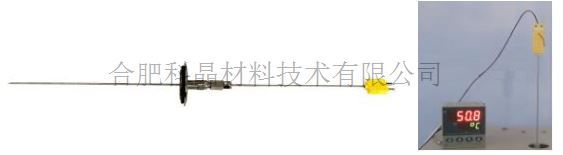

溫度校準裝置

· 標配K型熱電偶溫度校準系統,可插入爐膛內部進行溫度梯度的測定

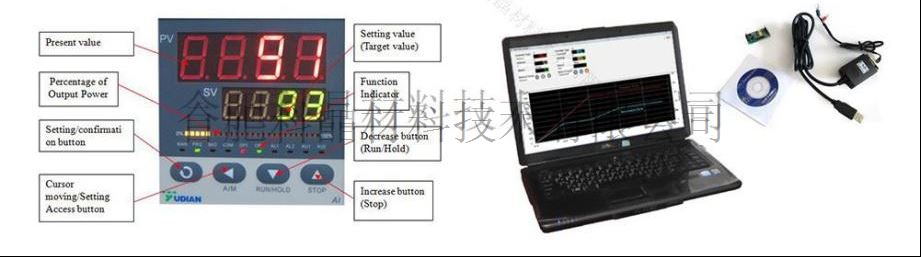

溫控系統

· 包含兩個858型溫度控制器;每個溫區獨立控制

· PID自動控溫系統;

· 智能化50段可編程控制;

· 內置過熱保護和熱電偶故障報警;

· 控溫精度:±1℃;

· 默認DB9 PC通信連接端口;

· 通過MET認證;

· 可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據;


真空泵(選配)

· 型號:VRD-8

· 電源:AC 220V 50/60 Hz

· 功率:400W

· 進排氣連接口:KF25

· 抽氣速率:8m3/h

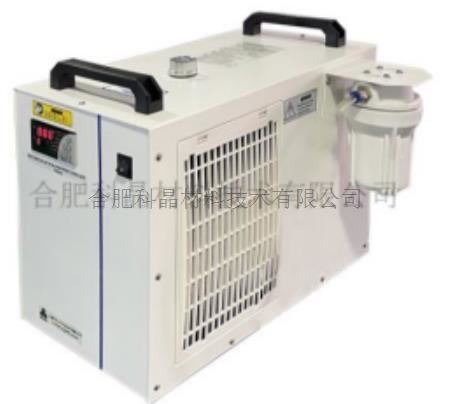

水冷設備(選配)

· 型號:CW-5000

· 工作電壓 :AC 220-240V, 50/60Hz

· 工作電流 :1.4-2.1A

· 出入口外徑:Φ12mm轉接頭

· 水流速率:16 L / min

· 水箱容量:6 L

· 設備尺寸:410*580*465mm (L x W x H)

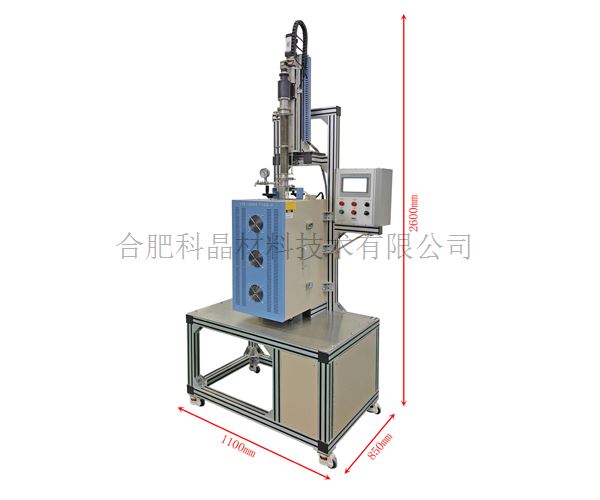

設備外型尺寸

·1100mm(L)*850mm(W)*2600mm(H)


重量

·約230KG


質保

· 一年質保期,終身維護

· 耗材部分入加熱元件、石英管、樣品坩堝燈不包含在保修范圍內

· 因使用腐蝕性氣體和酸性氣體造成損壞不在保修范圍內



使用注意事項

· 爐管內氣壓不可高于0.02MPa(相對氣壓);

· 由于氣瓶內部氣壓較高,所以向石英管內通入氣體時,氣瓶上必須安裝減壓閥,為了確保安全,建議使用壓力低于0.02MPa,

 建議在本公司選購減壓閥,本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全;

· 對于樣品加熱的實驗,不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱,則需時刻關注壓力表的示數

 ,若氣壓表示數大于0.02MPa,必須立刻打開泄氣閥,以防意外發生(如爐管破裂,法蘭飛出等)

· 我們不建議客戶使用易燃易爆和有毒的氣體,如果客戶工藝原因確實需要使用易燃易爆和有毒氣體,請客戶自行做好相關防護和防爆措施。

 由于使用易燃易爆和有毒氣體而造成的相關問題,本公司概不負責。
