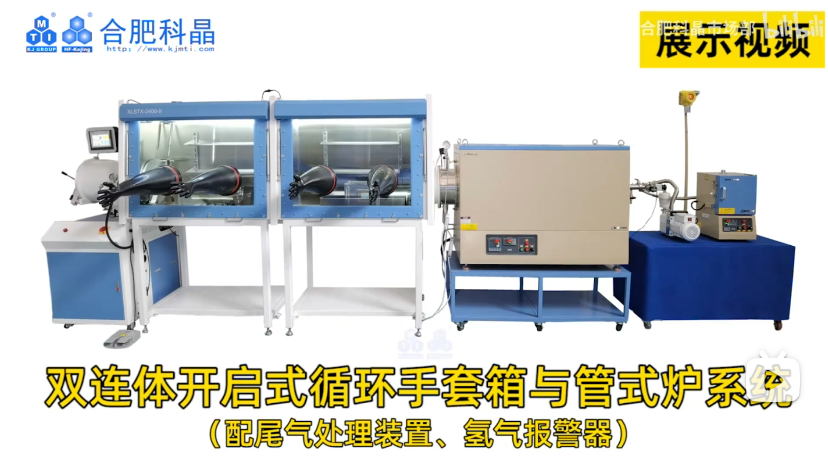

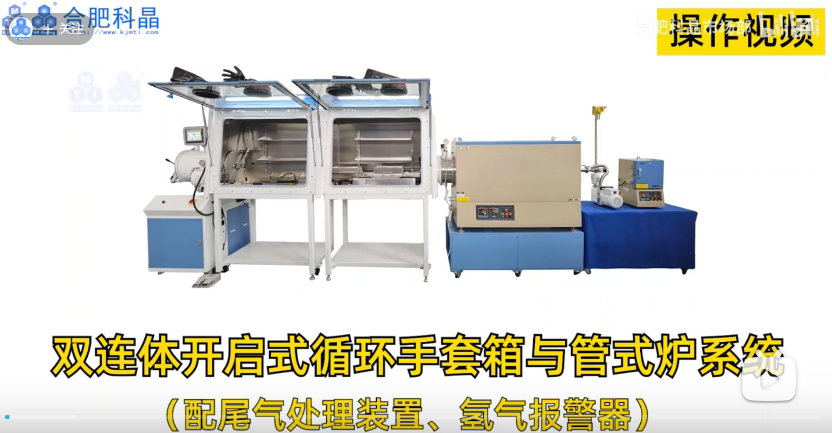

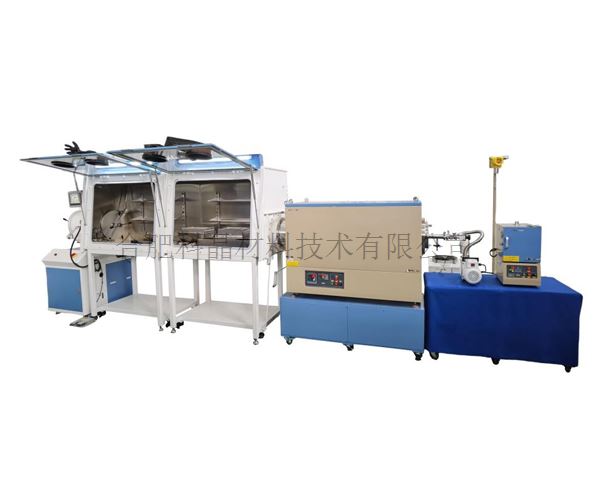

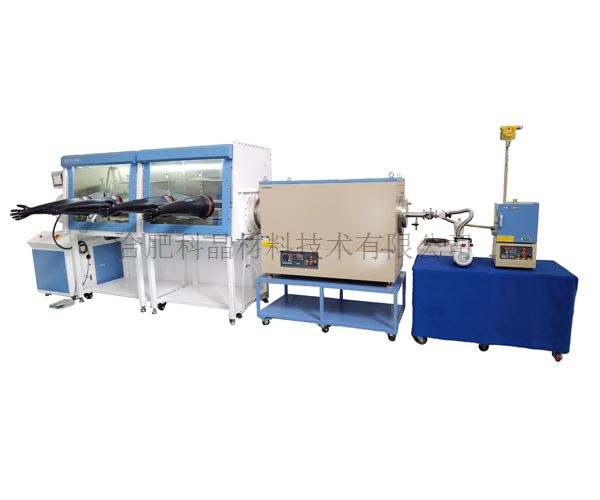

| 設備名稱型號 | · 大口徑管式爐連接手套箱系統 GSL-1100X-D11”-GB |

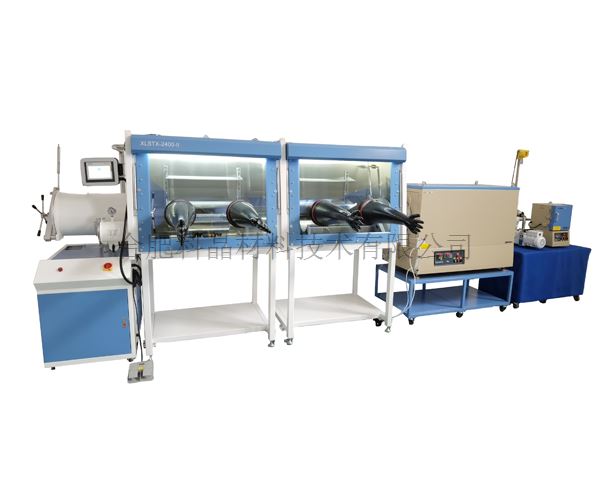

| 雙連體手套箱 | · 電源： 220VAC, 50Hz, 單相 · 功率：2KW · 腔體材料：304不銹鋼，厚度3mm · 前窗開啟式設計，材料為透明鋼化安全玻璃，厚度8mm · 腔體為2接，每節腔體尺寸為1220mm(L) x 780mm(W) x 900mm(H)，總尺寸為：2440mm(L) x 780mm(W) x 900mm(H) · 每節手套箱腔體頂部都安裝有滑動物料板：300mmL×250mmW×300mmH · 接口：每節箱體后側有4個KF40接口，共8個KF40接口 · 有2個過度倉：大過度倉尺寸：內徑Φ360mm×長度600mm 小過度倉尺寸：內徑Φ150mm×長度300mm · 大過度倉內安裝有滑動托盤 · 最大真空度：100Pa · 手套材料：丁基橡膠 尺寸：Φ203mm(8英寸）×813mm(32英寸） · 循環工作氣體：N2, Ar, He · 循環能力：鼓風機流量：90m3/h · 再生：觸摸屏PLC控制自動再生 · 再生氣體：工作氣體與氫氣混合（氫氣5%-10%） · 標配雙極旋片式機械泵，泵的出口安裝有油霧過濾器，抽氣速率：240L/min · 手套箱右側有一個接口與管式爐連接，連接接口地方帶有一個密封法蘭，方便客戶裝配物料的時候打開放入物料。當管式爐需要檢修時，可以關閉此密封法蘭，保護手套箱內部的氣氛保護環境
|

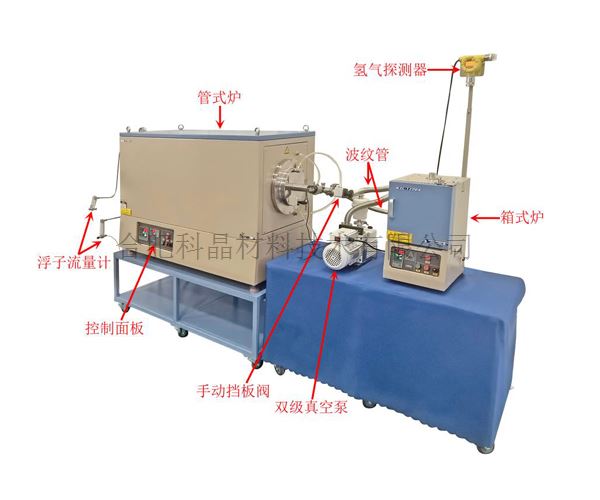

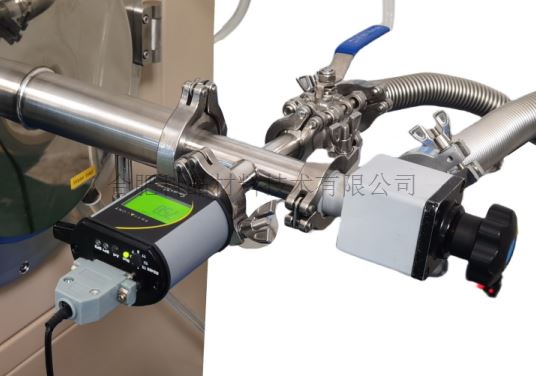

| 高溫爐基本參數 | · 電源：AC 220V 50HZ · 功率：8KW · 溫度：1000℃（1100℃＜1h） · 建議升溫速率：≤10℃/min · 熱電偶：雙K型（其中一個為溫度巡檢器） · 加熱元件：電阻絲 · 加熱區長度：900mm · 爐管尺寸：φ11″*1320mm 不銹鋼密封系統： · 采用不銹鋼水冷法蘭和硅膠O型圈進行密封，法蘭為鉸鏈式法蘭，方便安裝。法蘭和爐體上帶有水管接口，兩端法蘭通過串聯的方式與水冷設備的進出水口連接 · 左端法蘭上的兩個φ6.35mm的卡套接頭為進氣口，一個為工作氣體進氣口，一個為保護氣進氣口，分別通過一個球針閥手動控制進氣的通斷；工作氣體進氣口安裝了一個電磁閥，可自動切斷工作氣體 · 兩個進氣口分別安裝了一個浮子流量計用于調節進氣量的大??；工作氣體流量計量程：0-20L/min，保護氣流量計量程：25-250ml/min · 安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力；一個KF接口與手套箱上的接口連接 · 右端法蘭的KF接口上安裝了一個不銹鋼四通，一個KF25接口作為出氣口使用，出氣口上連接了一個球閥，球閥通過不銹鋼波紋管與尾氣出氣裝置的進氣口連接；一個KF16接口可選配安裝數顯真空計；一個KF40接口為抽真空接口，通過擋板閥、波紋管與真空系統連接

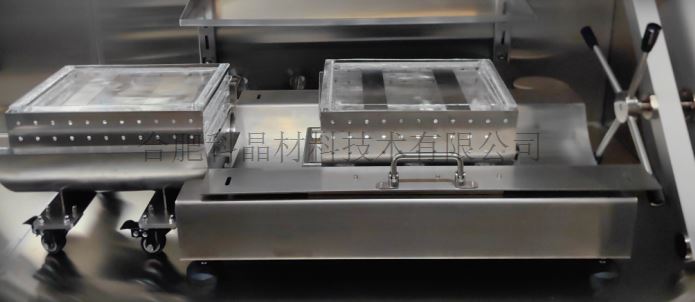

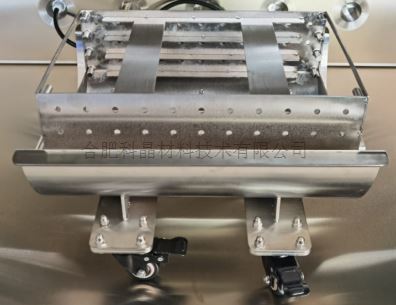

· 設備標配兩個不銹鋼料車，料車的前端為圓環，后端為掛鉤，這樣可將兩個料車連接起來使用；每個料車有4個石英料盤，可放入多種物料，料車底部帶有滾輪，在爐管內推拉料車更為方便省力。料車的兩個側面和前端位置都開有圓孔，使氣體能到達每一層料盒
|
| 尾氣燃燒裝置 | · 設備出氣端備有一個箱式爐，用作易燃氣體的尾氣處理 · 電源：AC 220V 50HZ · 功率：2.5KW · 最高加熱溫度：1200℃（＜30min） · 長期使用溫度：1100℃ · 加熱區尺寸：150mm（長）*155mm（高）*180mm（深） · 推薦升溫速率：≤10℃/min · 加熱元件：電阻絲 · 熱電偶：K型 · 設備背面帶有KF的進氣口，通過波紋管與管式爐的出氣端連接。 · 氣體進入爐體的最大流量為4L/min
|
| 氣體探測器 | · 備有一套氫氣探測器在此系統中，為固定式，安裝在固定支架上面，可以實時監測設備氫氣的泄漏情況 · 氫氣監測范圍：1-1000ppm · 工作溫度：-20℃——60℃ · 報警點設置：氫氣報警器設置有兩個報警，第一級的報警點50ppm，一旦探測到氫氣濃度達到此值時，氫氣報警器將發出蜂鳴報警聲，提醒客戶檢查漏氣點。第二級的報警點為100ppm，一旦探測到氫氣濃度到達此值時，系統自動關閉氫氣進氣閥
|

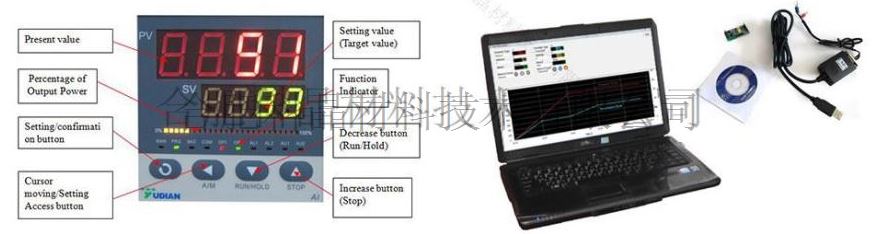

| 溫控系統 | · 高溫爐與尾氣燃燒裝置都包含一款858型溫度控制器，分別單獨控溫 · PID自動控溫系統 · 智能化50段可編程控制 · 控溫精度：±1℃ · 每個溫區分別有獨立的溫控系統控制 · 默認DB9 PC通信連接端口 · 通過MET認證 · 可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據
|

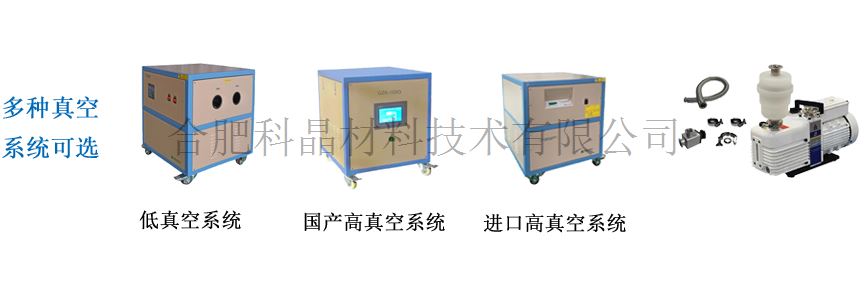

| 真空系統 | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載） · 為了得到更高的真空度，可以選購我公司的其他高真空系統
|
| 水冷設備 | · 型號：CW-5000 · 壓縮機功率：0.3KW · 水流速率：16L/min · 水箱容量：6L · 溫度控制：5-30℃ |

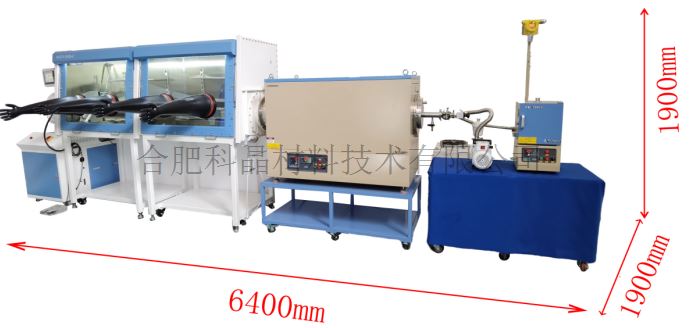

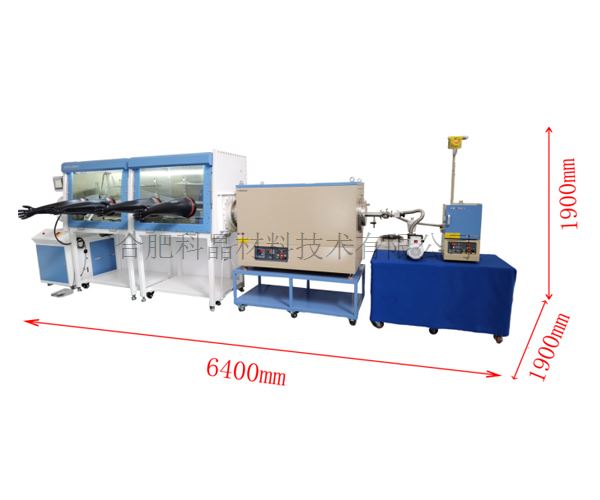

| 設備外形尺寸 | · 高溫爐尺寸：1650mm（L）*680mm（W）*1020mm（H） · 手套箱尺寸：3310mm(L)*970mm(W)*1870mm(H) · 尾氣處理裝置：330mm（L）*400mm（W）*560mm（H） · 整體安裝尺寸：6400mm（L）*1900mm（W）*1900mm（H）
|
| 重量 | · 約1200KG |
| 質保 | 一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 爐管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 · 手套箱室和氣體凈化系統之間的互連在凈化循環期間必須暢通無阻。 · 禁止使用腐蝕性氣體 · 定期進行再生以保持最佳凈化效率。 · O2 去除率很大程度上取決于所使用的吹掃氣體類型。對于更快的腔室吹掃過程，氮氣比氬氣更受歡迎，因為它的質量更輕。 · 腐蝕性液體（如 LiPF6 電解液）必須密封在手套箱內的容器中。否則，液汽會凝結腐蝕鋼腔和凈化管道。 |
