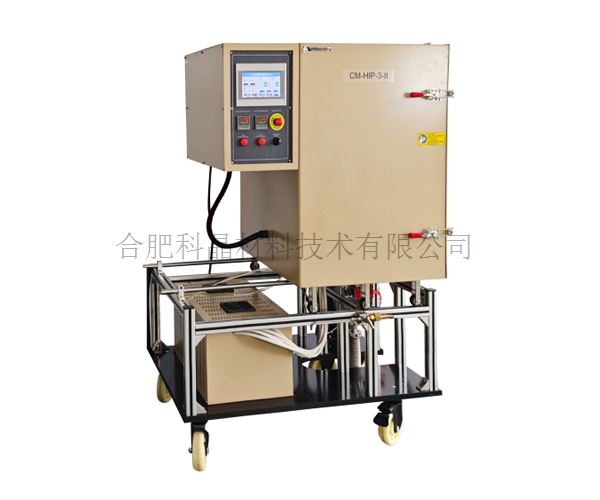

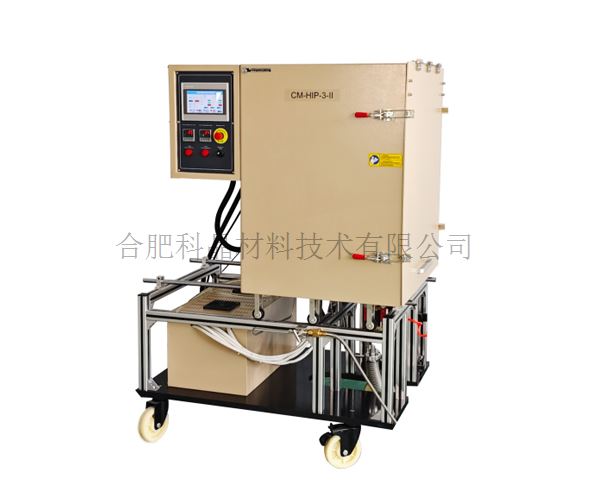

| 設備名稱型號 | · 1300℃高壓助溶劑法晶體生長爐 CM-HIP-3-II |

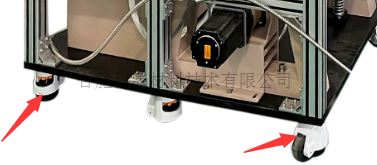

| 結構 | · 腔體采用SS304不銹鋼制作 · 腔體上安裝有安全閥（當腔體壓力超過設置的最大值時，安全閥將自動泄壓） · 不銹鋼腔體外安裝有一防護箱 · 設備安裝有移動輪，方便移動
|

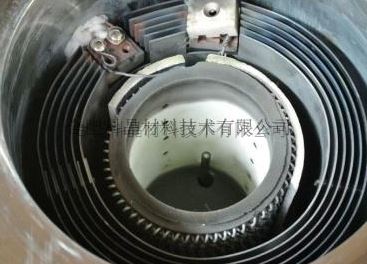

| 基本參數 | · 總功率：12 KW · 電源：三相AC 380V 50/60HZ · 加熱元件：鉬絲 · 最高加熱溫度：1300℃ · 最大壓力：10MPa · 建議升溫速率：4℃/min · 加熱區高度： 120mm+120mm（雙溫區獨立控溫） |

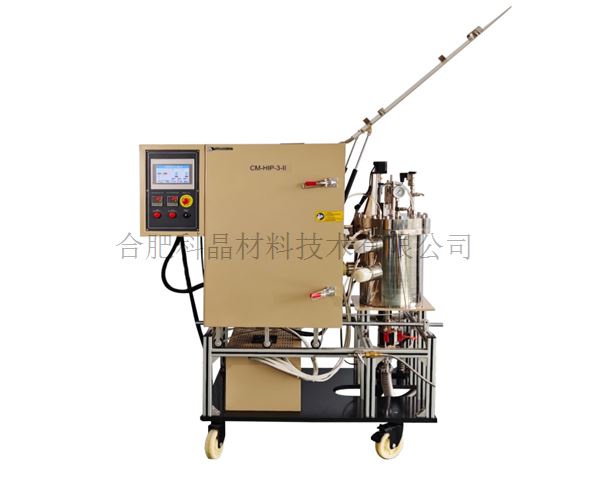

| 爐腔與法蘭 | · 腔體采用SS304不銹鋼制作（帶有水冷夾層，設備中配有水冷機） · 腔體尺寸：φ320mm（外腔）*φ235mm（內腔）*413mm（高度不含法蘭蓋） · 腔體內部加熱區尺寸：φ110 * 240(120+120) mm · 可放入坩堝尺寸：≤ φ90mm*100mm(H) · 腔體上蓋安裝有壓力傳感器實時監測腔體內的壓力變化 · 腔體采用雙重安全保護的設計思路，同時安裝有電磁安全閥和機械安全閥，當腔體壓力超過最大上限壓力時，安全閥將自動進行排氣 · 安全閥上限壓力范圍：≤11MPa

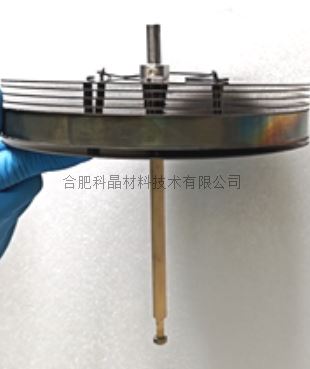

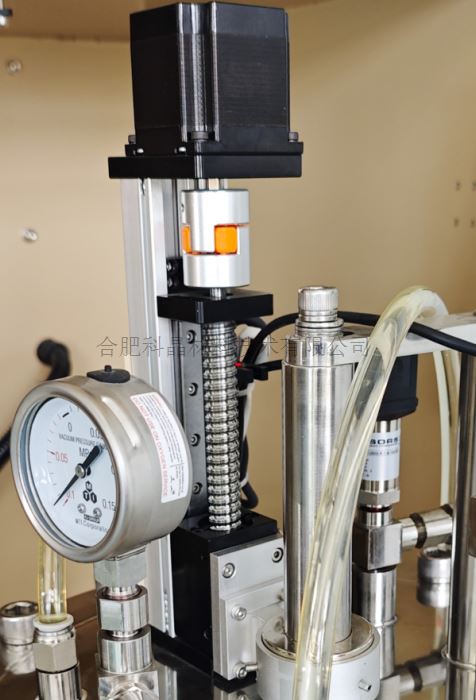

· 腔體上蓋中間位置安裝了一截細長型的小腔室，一個強磁鋼套在小腔室外部，腔室內部安裝有磁性金屬桿，金屬桿下端安裝了一個陶瓷桿，陶瓷桿尾段有螺紋用于固定樣品；提拉桿穿過腔體上蓋和坩堝蓋到達腔體內部樣品的位置。腔體上蓋安裝了一個電動滑臺，強磁鋼一端固定在滑臺上，通過磁鋼的移動帶動腔體內部的樣品上下移動 · 提拉桿移動速度：5—100mm/min（可調） · 提拉桿提拉行程：80mm
|

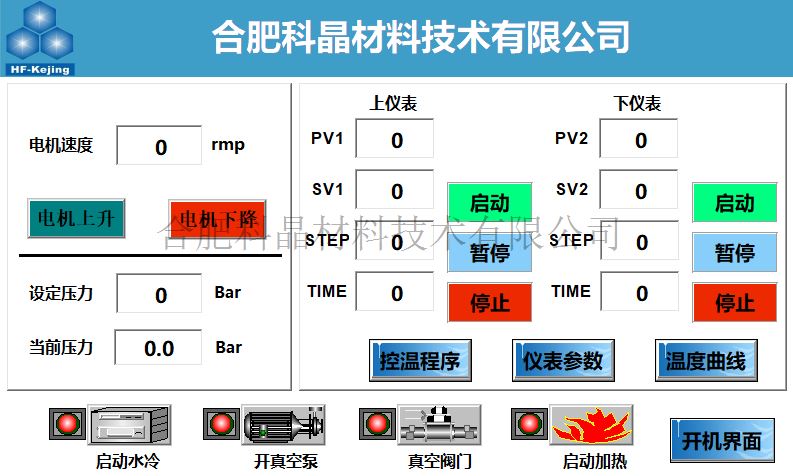

| 溫控系統與觸摸屏 | · 包含兩個控溫儀表，每個溫區單獨控制 · PID自動控溫系統 · 控溫精度：±1℃ · 熱電偶：采用進口歐米茄C型熱電偶 · 設備標配一個觸摸屏，可在觸摸屏上設置兩個儀表的升溫程序 · 可在觸摸屏上查看設備的升溫曲線，并可保存和導出數據 · 可在觸摸屏上設置實驗所需要的壓力；實驗時腔體內部的壓力實時顯示 · 水冷設備、真空泵、以及真空閥門等均可在觸摸屏上進行開啟與關閉
|
| 最高工作壓力 | · 10MPa(1300℃時)(充5個9高純氬氣) · 腔體上安裝有安全閥（當腔體壓力超過設置的最大值時，安全閥將自動泄壓） · 工作氣體：Ar, N2 |

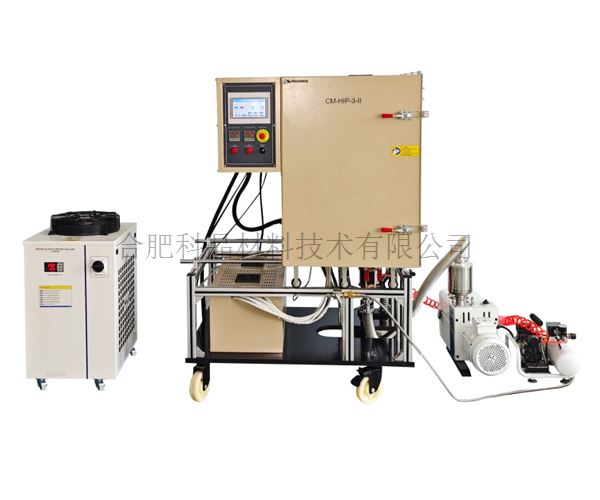

| 真空系統 | · 一臺雙級旋片式真空泵，真空泵型號：VRD-48； · 配備VRD-48真空泵能夠達到的真空度 5*10-2 torr（冷態下，抽真空30min） · 可根據客戶需要選配分子泵系統（具體要求可與銷售聯系定制）
· VRD-48 · 抽氣速率：13.3 L/S · 極限壓力：4*10-1Pa（不帶負載，單獨機械泵） · 額定功率：1500 |
| 水冷系統 | · 設備需要配置一臺CW-6200的水冷機，用于對高壓腔室和加熱電極進行水冷保護 · 輸入電壓：220-240V 50HZ · 輸入電流：0.5-4.5A · 最大功率：1.8KW
|
| 空氣壓縮機 | · 功率：370W · 壓力：0.8MPa · 電源：220V 50HZ · 排氣量：49L/min |

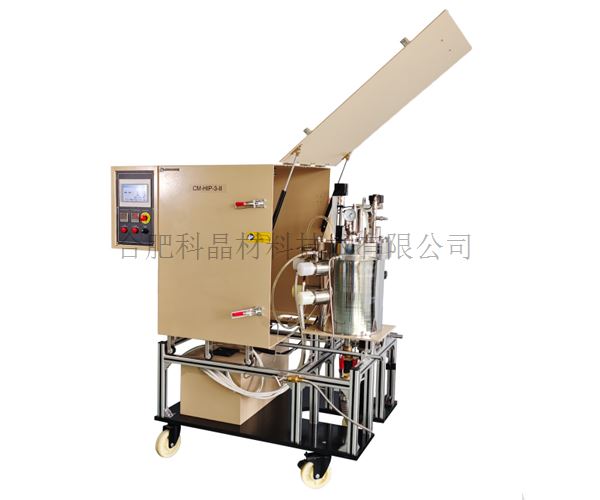

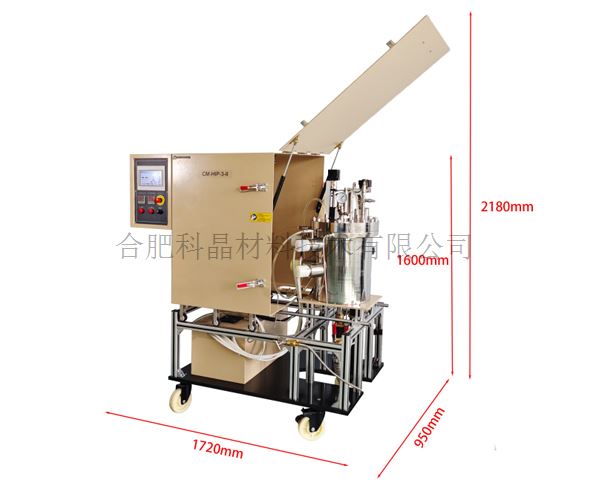

| 設備外形尺寸 | · 防護箱關閉：長1280mm*寬950mm*高1600mm · 防護箱開啟：長1720mm*寬950mm*高2180mm
|
| 重量 | · 約700KG |
注意事項 | · 熱等靜壓爐升溫速率不得超過6度/min，否則會造成爐膛開裂和加熱絲斷裂。 · 法蘭表面的溫度很高，請注意不要觸摸，防止燙傷。 · 該設備可正常燒制到1300℃，最高壓力為10MPa(在高純氬氣環境下），請不要過溫或過壓使用。 · 不得通氯化物、硫化物等易腐蝕的氣體，否則容易損壞法蘭，波紋管（選配）等不銹鋼材質的配件。 · 由于加熱元件是鉬絲，在高溫下容易氧化，故只能通入高純氬氣，氮氣等惰性氣體，不可通入氧氣，以免鉬絲損壞。 · 爐內溫度變成常溫后方可打開上蓋。此時樣品溫度仍可能較高，請注意，或佩帶手套或其他工具操作。 |
