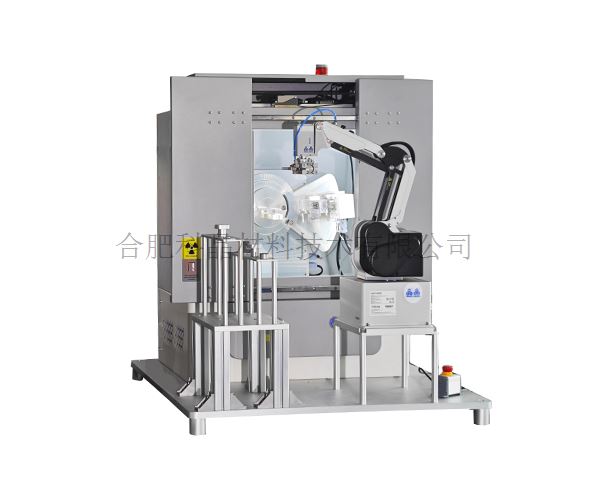

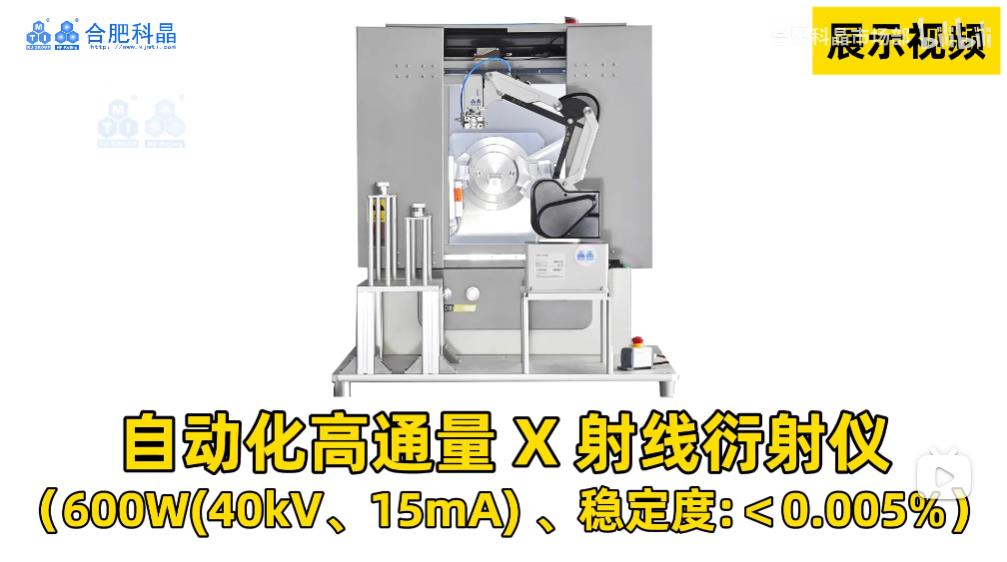

| 設備名稱 | · 自動化高通量X射線衍射儀 |
| 基本參數 | · 運行功率（管電壓、管電流）：600W(40kV、15mA) 、穩定度: ＜0.005% · X射線管：金屬陶瓷X射線管、Cu靶、功率2.4kW、焦點尺寸：1 x 10 mm · 測角儀：樣品水平θs-θd結構、衍射圓半徑150mm · 樣品測量方式：激光測距定位樣品高度，連續、步進、Omg · 角度測量范圍：θs/θd聯動時-3°～150°，在衍射角度測量范圍內，衍射角度線性度小于0.02° · 最小步寬：0.0001° · 角度重現：0.0005° · 峰位精度：全譜范圍內所有峰角度偏差不超過±0.02° · 驅動方式：伺服電機+光學編碼技術控制 · 角度定位速度：1500°/min · 計數器：封閉正比 · 能譜分辨率：小于25% · 最大線性計數率：≥5×105cps（正比） · 防護：鉛+鉛玻璃防護，光閘窗口與防護裝置連鎖，散射線計量不大于1μSv/h |

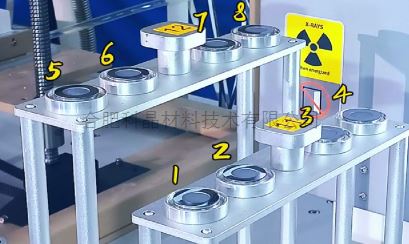

| 無衍射硅基板 | · 尺寸：外徑24.6mm*內徑15mm*槽深0.5mm，整板厚1mm · 單臺設備最大標配8個無衍射基板 · 配有樣品支架與裝載樣品盤，用于放置基板
· 配備的機械手臂可自動進行裝樣，設備檢測到樣品后，自動關門進行分析，分析的數據通過軟件傳輸?shù)碾娔X。分析結束后，自動打開門，機械手取樣然后放置在對應的樣品盤內 |

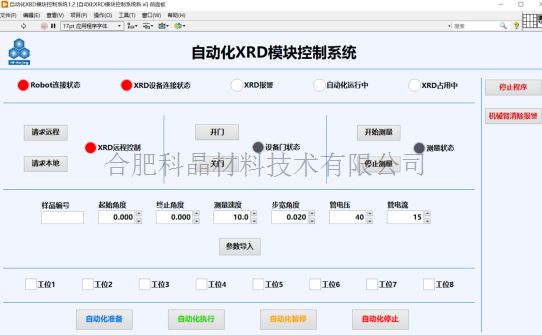

| 軟件 | 控制軟件： · Windows10操作系統，自動控制X射線發生器的管電壓、管電流、光閘及射線管老化訓練 · 控制測角儀連續或步進掃描，同時進行衍射數據采集 · 對衍射數據進行常規處理：自動尋峰、手動尋峰、積分強度、峰高、重心、背景扣除、平滑、峰形放大、譜圖對比等 數據處理軟件: · 物相定性、定量分析、Kα1、α2剝離、全譜圖擬合、選峰擬合、半高寬和晶粒尺寸計算、晶胞測定、二類應力計算、衍射線條指標化、多重繪圖、3D繪圖、衍射數據校準、背景扣除、無標樣定量分析等功能、全譜圖擬合（WPF）、XRD衍射譜圖模擬
|
| 機械手 | · 機器人軸數：4 · 有效負荷：500g（MAX:700g） · 工作半徑：440mm · 重復定位精度：±0.05mm · 關節運動范圍：J1：±160°；J2：-25°~80°；J3：-25°~105°；J4：±360° · 關節最大速度：J1-J4：300°/s · 電源：AC 220V 50/60HZ · 通訊方式：TCP/IP,Modbus TCP · 底座尺寸：190*190mm
|
| 設備外形尺寸 | · 800*800*950mm（長*寬*高）
|
| 質保 | · 一年 |
