| 產品名稱型號 | 超聲霧化熱分解爐 OTF-1200X-III-PGEP |
| 重量 | 約180KG |
| 三溫區管式爐 | · 電源：AC220V50HZ · 功率：7.0KW · 最高溫度：1200度＜1h · 連續工作溫度：1100度，真空狀態下：≤1000℃ · 推薦升溫速率：≤10℃/min · 加熱區長度：900mm · 爐子最大傾斜角度：10° · 石英管尺寸：φ25×1400mm
溫控系統： · 宇電50段智能控溫儀，可設置50段升降溫程序 · PID方式調節溫度 · 帶有溫度上限報警，操過上限溫度會切斷加熱開關，停止加熱 · 控溫精度:±1度 · 熱電偶：K型 |

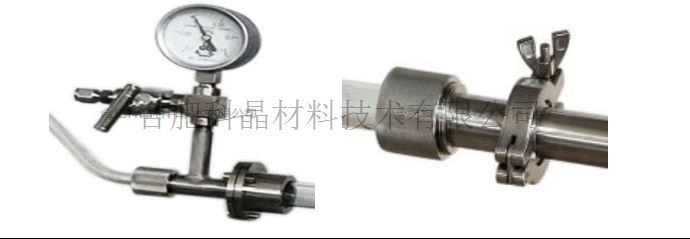

| 法蘭和接口 | 左端法蘭： · 一個直接8mm的進液口通過聚氨酯軟管與霧化裝置相連； · 安裝了一個機械壓力表用于觀察爐管內的壓力，壓力表范圍-0.1-0.15MPa；一個φ6.35的卡套接頭作為進氣口使用，并通過一個不銹鋼針閥控制進氣的通斷。 右端法蘭： · 一個KF系列的快接法蘭與靜電收集器相連接
|
| 霧化器 | · 霧化片厚度直徑：1.2mm×φ20 · 頻率：1.7MHz · 工作電壓：24V/650mA ·液體罐標配為316不銹鋼材質（PTFE及其它材質的罐子可以與銷售聯系進行定制），并采用氟膠密封圈密封； ? 可設置1-3檔霧化量，通過調節檔位大小，控制霧化量的多少； ? 可實現連續運行霧化和定時運行霧化兩種功能。定時時間從30分鐘到180分鐘可調
|
| 注射泵 | · 線速度范圍：6.1um-120mm/Min · 注射液體速度：3.9ul-76.5ml/min（按照60ml注射器計算） · 適用注射器類型：10ul-60ml · 控制精度：當＞30%滿程時，控制誤差≤±0.3% · 注射泵尺寸：260*203*131（mm）
|

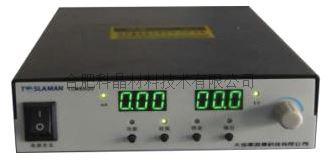

| 高壓電源 | · 功率：30W · 電壓：0-30KV ,正常工作電壓≤15KV 電流：≤1mA · 電壓電流指示：額定輸出電壓下精度為1%
|
| 收料罐 | · 兩個KF-25接口 · 一個高壓電極接入端 · 一個外徑φ12出氣口 · 可觀察罐子內部情況的石英觀察窗口，窗口尺寸：φ35*3mm · 收集管放在升降平臺上，可由升降平臺帶動收集罐的升降 · 正極和負極筒之間通過PTFE板連接，實現絕緣 · 收料筒最大容積700ml，有效容積150ml
|

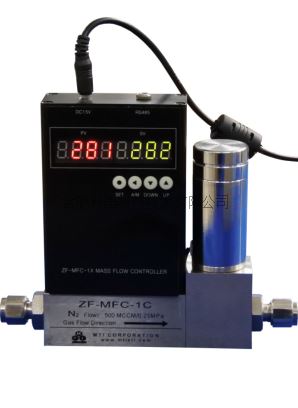

| 氣體流量控制 | · 標配一個量程0.2-2L/min的浮子流量計控制氣體的進氣流量 · 可選配質子流量計系統，實現氣體流量的精確控制，參數如下： 流量范圍：0-500sccm 精度：±2.0+0.5%FS 控制精度：±1%FS 最大工作壓力：0.5MPa
|
| 真空系統(選配） | · 型號：VRD-8 · 電源：AC220V/50Hz · 功率：0.4KW · 極限真空度：5.0*10-1Pa（無負載） · 抽氣速率：2.2L/s · 抽氣口：KF25接口
|

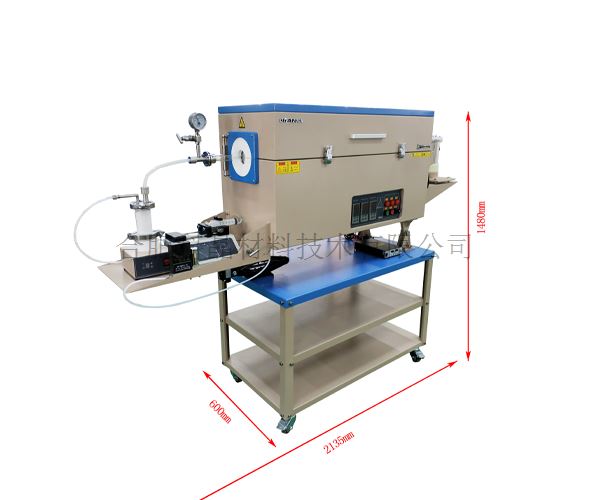

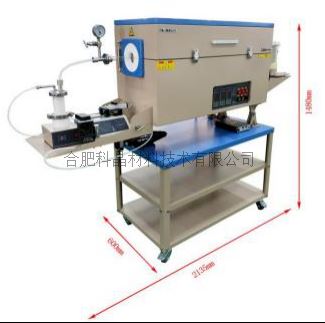

| 外形尺寸 | 2135長*600寬*1480mm高
|
| 質保 | 一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
一、實驗目的：
測試管式爐OTF-1200X-III-PGEP造粒收集實驗以及稱重收集后的粉末重量
二、實驗設備及材料：
管式爐OTF-1200X-III-PGEP、天平、霧化造粒器、浮子流量計、電子稱、溶液（蒸流水、葡萄糖離子溶液）
三、實驗過程
將管式爐預熱至指定溫度，恒溫10分鐘后開使通氬氣，流量為0.5L/min，進液流量0.2ml/min，霧化檔位2檔，電壓13KV左右，電流0.5毫安左右打開霧化造粒裝置，將出氣端接入高壓收集罐進行粉末收集，3小時后停止試驗。
將收取的水溶液放干燥箱干燥16小時（80度）。取粉，稱重。
四、實驗結果
溶液消耗22ml，收集粉末0.24g，收集率70%

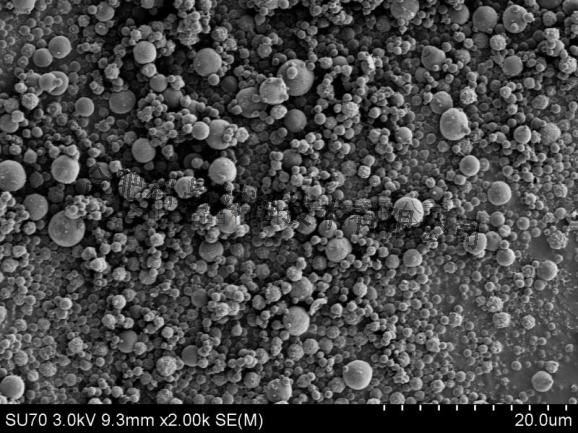

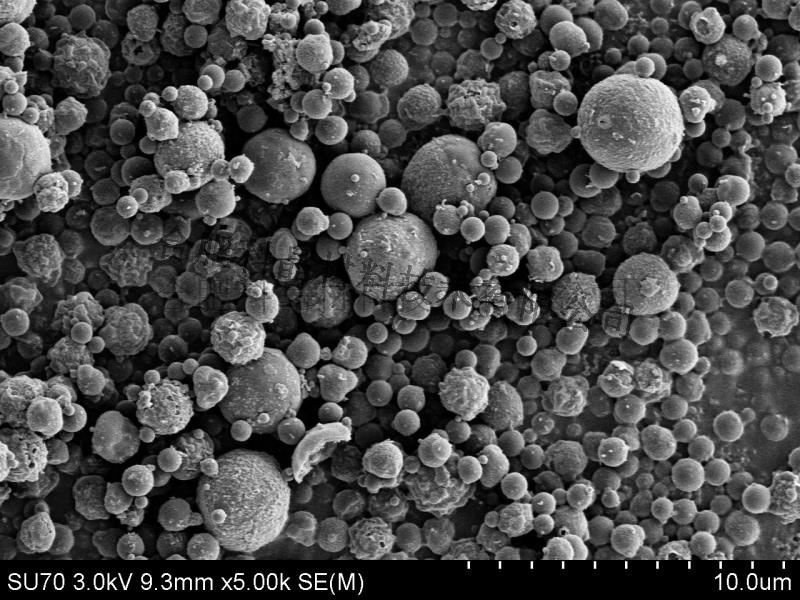

收集微粒電鏡掃描圖
使用注意事項 | · 爐管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
