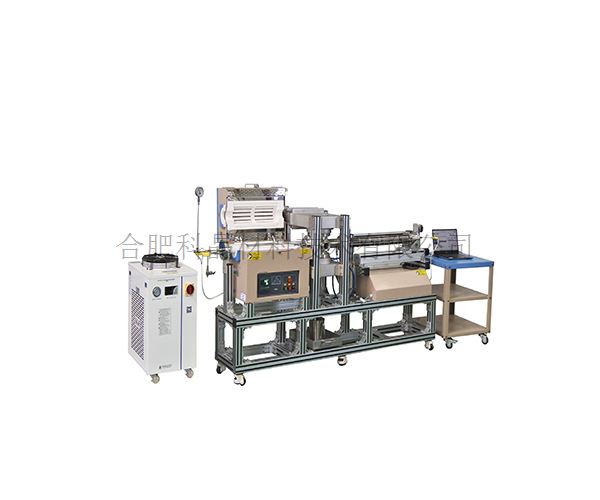

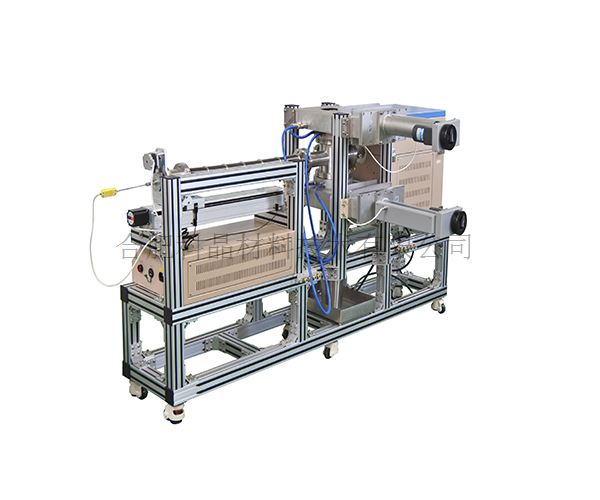

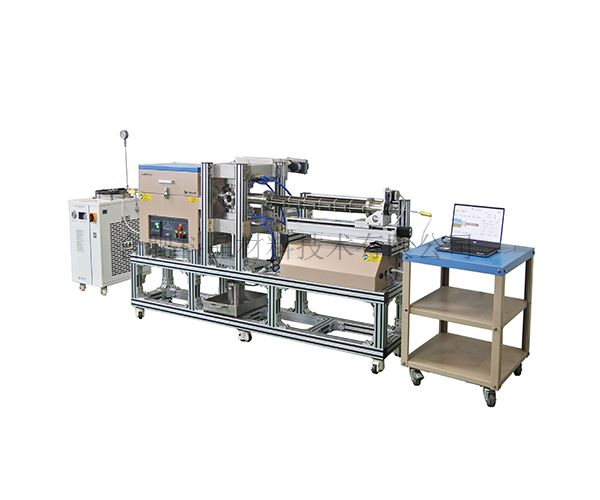

| 設備名稱 | 小型滲氧爐-OTF-1200X-60SYCVD（2021.1.23--科晶實驗室審核） |
| 產品提示 | |
| 主要特點 | ·雙層殼體結構，可使表面溫度低于60℃ ·采用高純氧化鋁纖維做為爐膛材料，并且表面涂有氧化鋁涂層（可提高加熱效率和延長使用壽命） |
| 相關視頻 |
|
| 基本參數 | ·熱偶：K型熱偶 （管內控溫） ·建議升溫速率：≤10℃/min（最大速率：≤30℃ 注：加大升溫速率會減低壽命） ·兩個加熱區，每個溫區200mm,加熱區總長度400mm ·溫度：1100℃ （1200℃＜1h） ·電源：AC220，50Hz ·最大功率:3.5KW（加熱爐功率） ·設備總功率：4KW ·高純石英管尺寸：Φ60 x 800(mm) ·恒溫區長度：120mm（±3℃）（無氣流，800℃恒溫2H后測量數據，該數據僅供參考） ·加熱元件：鐵鉻鋁鉬 ·檢測熱電偶：2根，布置與爐內相對中心位置，間距100mm，作用：檢測工件覆蓋的溫場長度 |
| 溫控系統 | ·歐陸epc3000儀表 ·PID自動控溫系統 ·智能化24段可編程控制（最高擴展500段） ·恒溫精度：±0.1℃（爐體空燒狀態，內部氣流影響因素決定溫度穩定性） ·兩個溫區分別有兩個獨立的溫控系統控制 ·默認DB9 PC通信連接端口，以太接口， ·電腦溫度控制軟件(用于控制升溫曲線和導出數據） |
| 密封方式 | ·一對SS304不銹鋼真空法蘭與雙高溫硅O形環包括在內（硅橡膠可在≤180℃使用） ·水冷法蘭， ·配有5套高溫密封圈備件 ·冷水機一臺 |

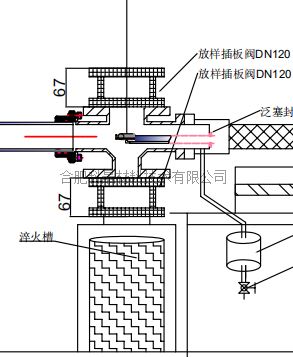

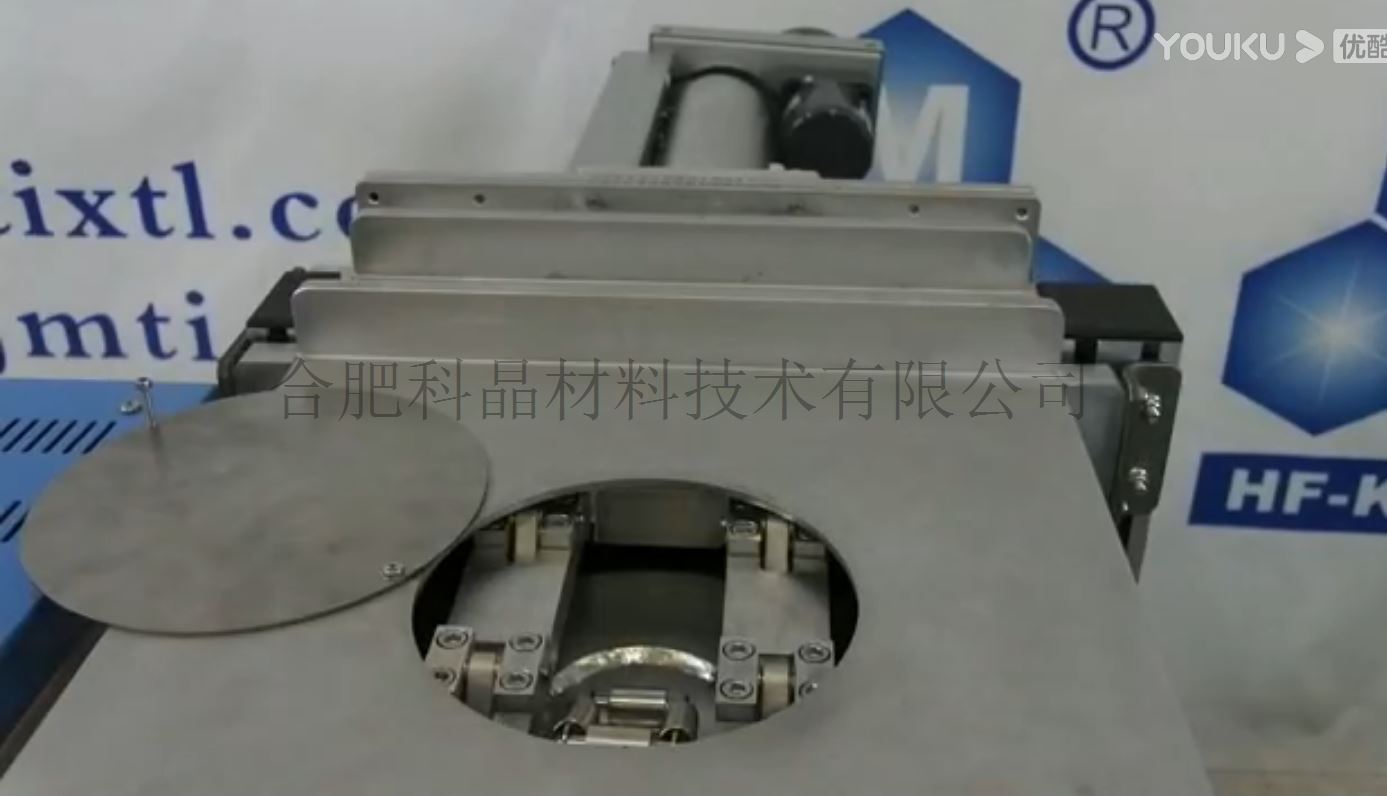

| 淬火裝置 | ·上部DN120插板閥用于放置物料，下部DN120插板閥用于淬火口打開關閉，下部插板閥正對一個不·銹鋼制淬火罐，淬火罐可拿出； ·四通為304不銹鋼制作； ·接口密封采用無氧銅墊密封； ·插板閥為電動開啟
|

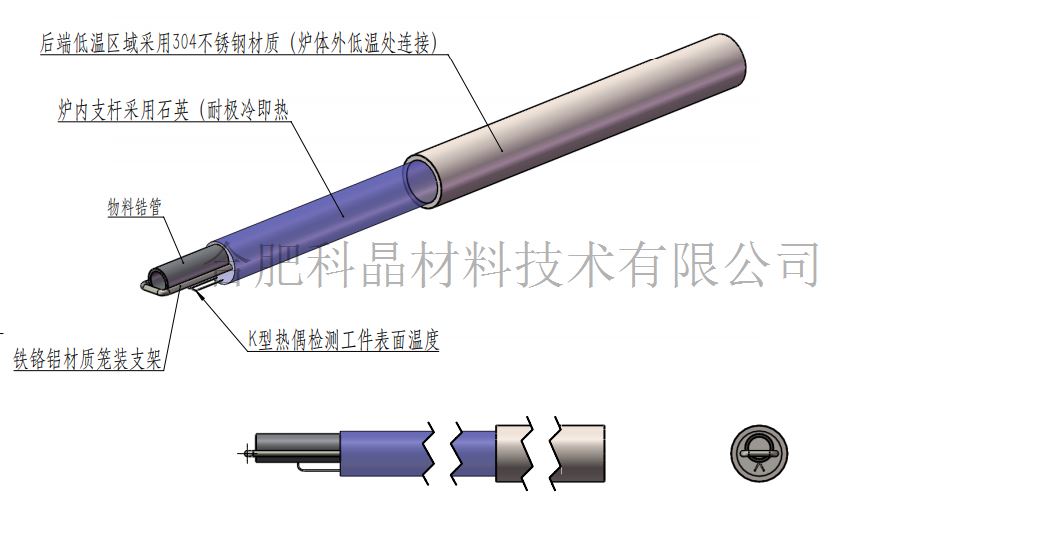

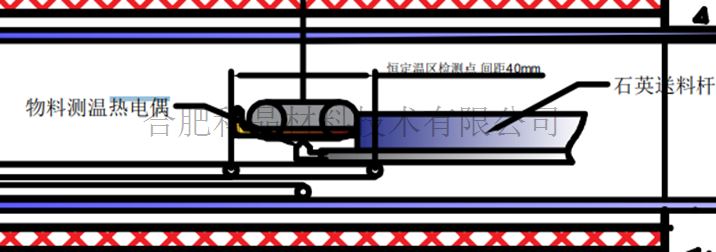

| 送料器 | 一個由前端石英后端304不銹鋼制作的送料桿 ·送料桿安放物料的支架和裸露在爐內加熱區高溫區間的材質為高純石英。 目的：高溫采用石英材質，放置高溫變形，在淬火取出時耐極冷即熱 ·物料架帶有一根測溫K型熱電偶，測量工件表面溫度，送料桿后段低溫區域采用304不銹鋼，內部采用鐵鉻鋁編制籠裝結構支架裝載式樣，保證氣體與物料的接觸性
為了滿足多種試樣需求，石英桿以及前部籠裝支架會按照不同尺寸多做幾個規格（10、30、90mm等） 供貨石英桿以及前部籠裝支架（10、30、90mm）三個規格各做2只
|

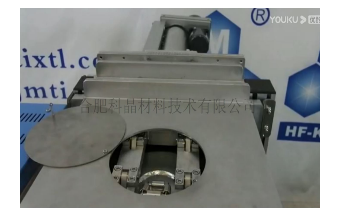

| 送料器推送和翻轉裝置 | ·推送裝置采用壓縮波紋管保證直線運動氣密性 ·推送裝置動力驅動采用直線模組 推送桿翻轉密封采用磁流體配步進電機實現180度氣密翻轉 ·推送桿有刀口密封圈放置水汽進入波紋管 ·所有控制為電動實現
|
| 排氣裝置 | φ6.35mm SUS316L材質不銹鋼管道，配有不銹鋼球閥，和聚四氟軟管3m（單向閥等防止空氣進入） |
| 操作軟件 | ·基于LABVIEW開發 ·對水蒸氣發生裝置，電爐，淬火裝置進行手動和自動控制 ·與水蒸氣發生裝置進行通訊，設定流量大小和開關動作，設定爐溫程序，可設定在物料在爐內溫度時間參照下的淬火步驟，自動依據爐內溫度和燒結時間自動拉出物料，插板閥開啟，實現淬火工藝，設備可無線WIFI/有線與PC端通訊控制，軟件可以保存試驗數據可以導出試驗數據（溫度，流量，時間等） |

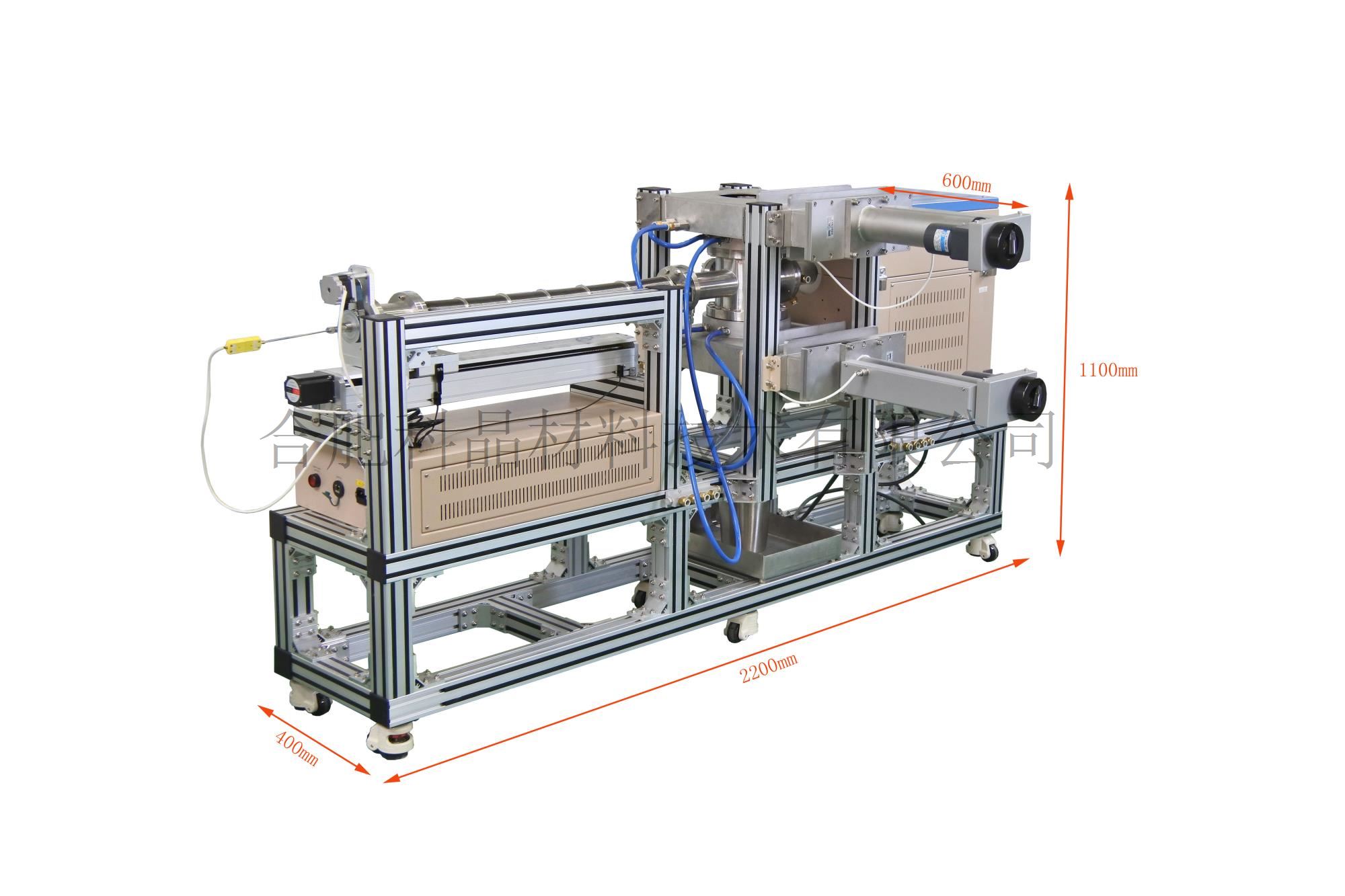

| 爐子外型尺寸 | 2200mm×1000mm×1000mm（長×寬×高）
|
| 重量 | 380Kg |
