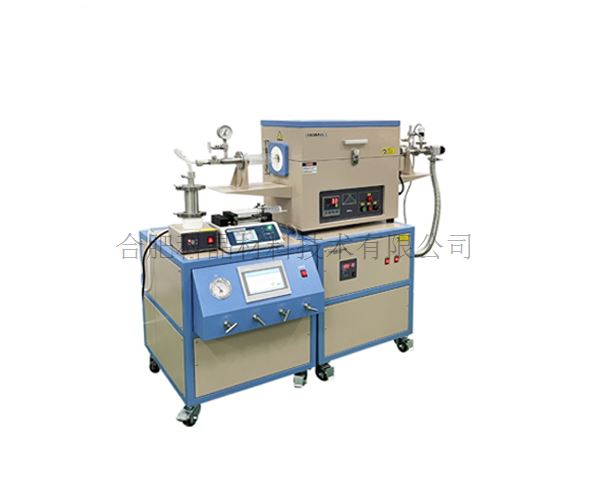

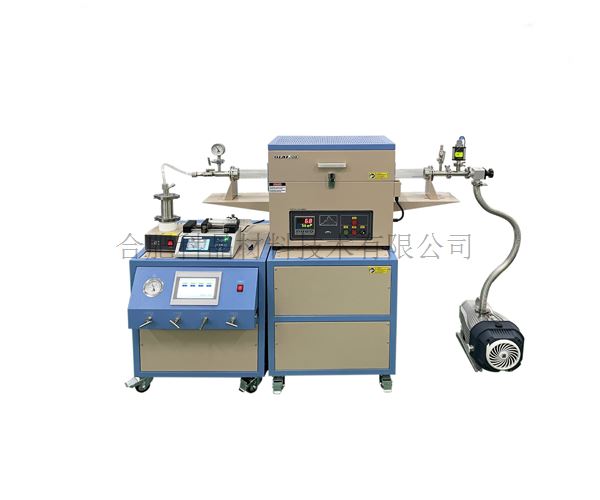

| 產品名稱 | Mist-CVD系統 OTF-1200X-MCVD-φ50 |
| 視頻 |

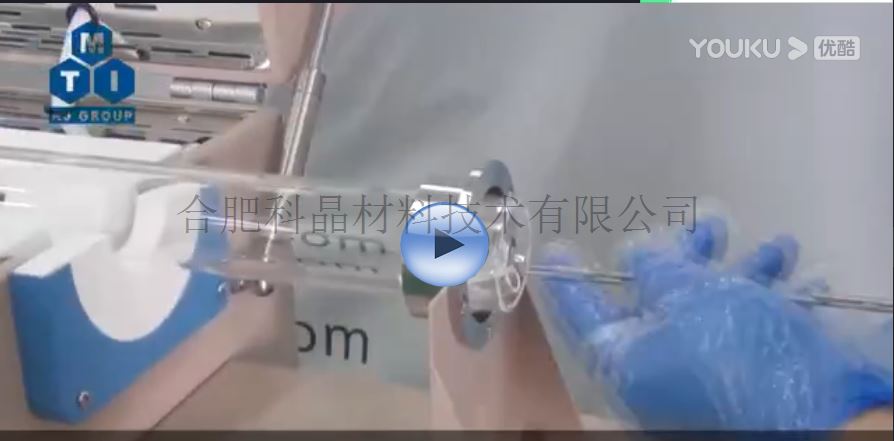

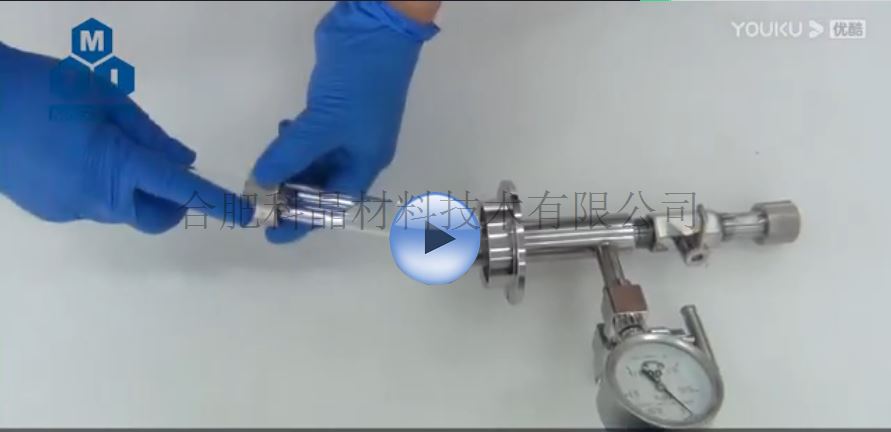

操作視頻 展示視頻 |
| 系統結構 | ·霧化裝置：配有1.7MHz超聲霧化儀，可將液體霧化成液體顆粒，導入到管式爐中。 ·真空系統：GZK-101真空系統，極限真空度為10^-3torr |

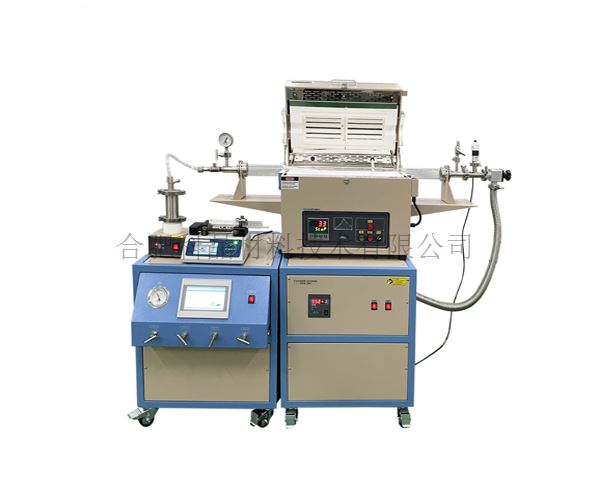

| 管式爐-加熱部分 | ·電壓：單相, 220V AC,50/60 Hz · 最大功率：3KW 工作溫度 · 連續工作溫度：1100℃ ·最高工作溫度：1200℃（＜1h） ·推薦升溫速率≤ 10℃/min ·加熱元件：摻鉬鐵鉻鋁合金，表面涂有氧化鋯涂層 · 加熱區長度：400mm 控溫系統 ·可設置50段升降溫程序，并帶有過熱和斷偶保護 ·控溫精度為：+/- 1oC 爐管 ·采用高純石英管 · 石英管尺寸：Φ50*1000mm 密封法蘭 ·左端配置有一個KF系列快接法蘭，與霧化裝置相連接（圖一），并通過三通連接有一個機械真空壓力表。 ·左端進氣口法蘭通過一個直徑φ25mm的石英管通入加熱爐內部； ·右端配置有一個KF系列的快接法蘭，與真空系統相連 ·石英管內配置有一個斜的石英舟，用于放置客戶的基片樣品（圖二）
|
| 超聲霧化裝置 | 共配置有1個霧化裝置 霧化裝置參數： ·220VAC ，1.7MHz超聲霧化儀 ·液體罐標配為316不銹鋼材質（PTFE及其它材質的罐子可以與銷售聯系進行定制），并采用氟膠密封圈密封； ·可設置1-5檔霧化量，通過調節檔位大小，控制霧化量的多少； ·可實現連續運行霧化和定時運行霧化兩種功能。定時時間從30分鐘到180分鐘可調
|

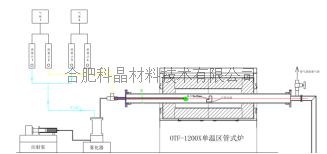

| 四路質量流量供氣系統 | ·氣路示意圖如下：
·兩路氣體通過四個流量計，流量計1、3混合后的氣體通入霧化裝置作為霧化載氣；流量計2、4混合后的氣體作為稀釋氣體通過一個三通直接通入爐管。 供氣系統參數： ·流量計量程：500sccm ·工作電壓：AC 220V/50HZ ·工作溫度：5-45℃ ·工作壓強：3×106Pa ·最大輸出功率：23W ·精度：±1.5%FS ·線性：±(0.5～1.5)%F.S. ·重復精度：±0.2%F.S. ·響應時間：氣特性：1～4 Sec，電特性：10 Sec ·工作壓差范圍：0.1～0.5 MPa
|
| 真空機組 | ·型號：GZK-101 ·抽氣速率：3L/S ·雙層立式油霧過濾器（PE材質）與真空泵連接

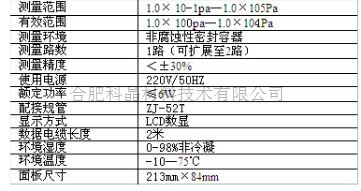

·電阻真空計型號：DGR-52
渦旋式真空泵（選配） 一種干式真空泵，該結構的真空泵可實現真正的無油，同時基本無油渦旋壓縮技術結構，在較寬的壓力范圍內有穩定的抽速， 在無油環境下工作，對被抽容器無污染，可抽除可凝性氣體 · 電壓：AC 100-240V · 功率：400W · 抽氣速率：3L/s · 極限真空度：0.8 Pa（不帶負載） · 轉速：1800rpm · 泄漏率：＜1*10-7Pa*m3/s · 外形尺寸：430*255*290mm
|
| 儀器重量 | 約150kg |

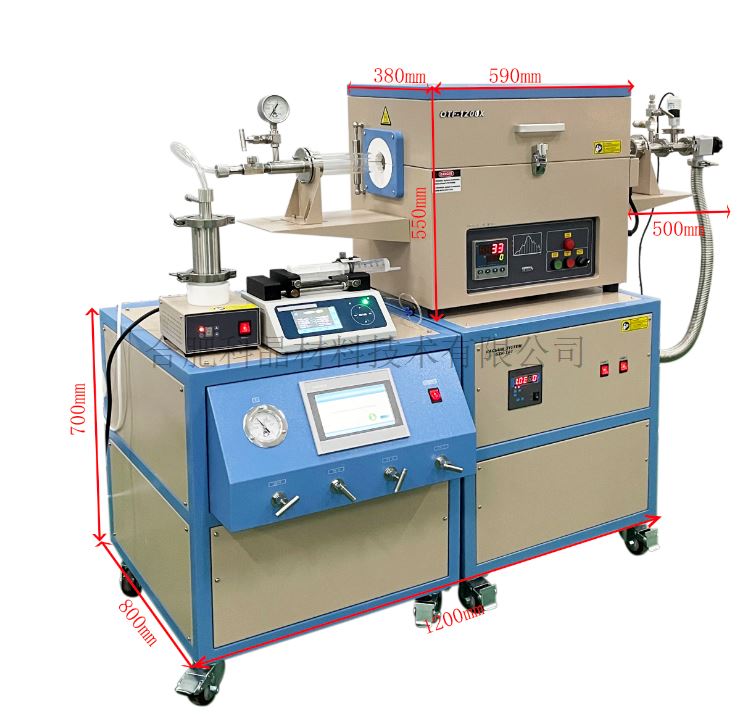

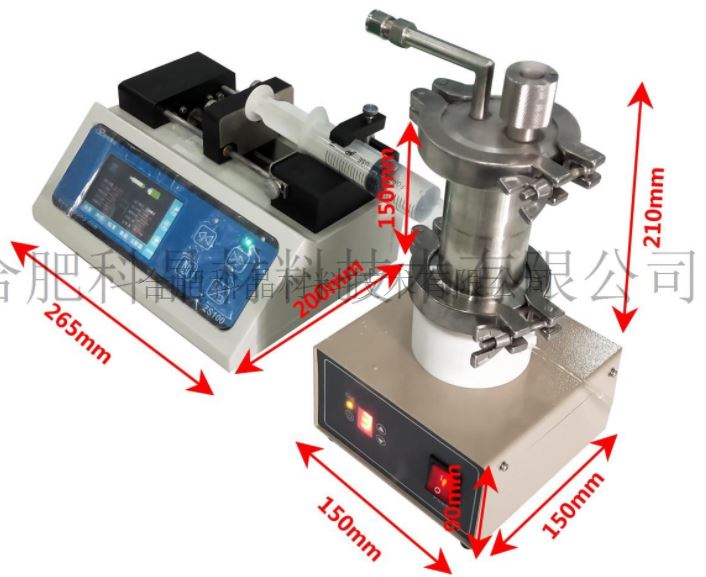

| 外形尺寸 | · 設備尺寸：1200*800*1250mm（長*寬*高） · 霧化裝置尺寸：150*150*300mm（長*寬*高） · 注射泵尺寸：265*200*150mm（長*寬*高）
|
| 質保期 | ·一年質保，終身維護（不包含爐管，密封圈和加熱元件） |
| 質量認證 | ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
| 使用注意事項 | · 石英腔體內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa， 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數， 若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和 防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
